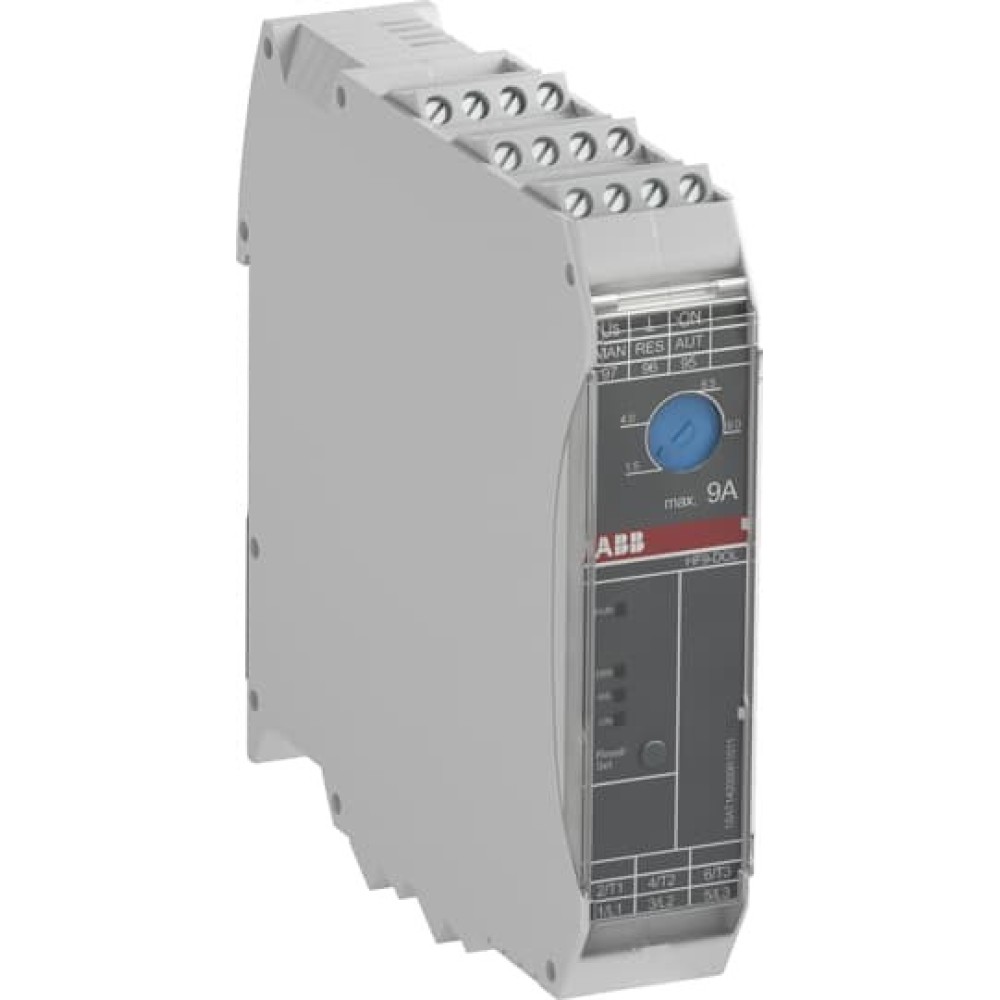

1SAT142000R1011 Пускатель гибридный HF9-DOL с защитой от перегрузки 1,5…6,5А
1. Общая информация
| Тип расширенного изделия: | HF9-DOL-24VDC |
| Идентификационный номер изделия: | 1SAT142000R1011 |
| Европейский товарный код (EAN): | 4013614515590 |
| Описание в каталоге: | HF9-DOL Electronic Compact Starter 24 VDC |
| Длинное описание: | The HF-DOL-range is used for the direct-on-line start of motors and the switching of non-resistive loads. With contactor and overload relay functionalities integrated into one device, the results are faster wiring times and fewer faults. The range covers 0.6 A, 2.4 A and up to 9 A - for motors up to 3 kW – 500 V AC. The integrated electronic overload protection has a wide setting range that enables just three models to cover all requirements. Setting range of HF9-DOL-24VDC is 1.5 A to 9 A. The control supply voltage is 24 V DC. For the control and main connection points ABB offers screw connections. ABB also offers a HF-DOLE safety range with emergency stop function. This offers Safety Integrity Level 3 in accordance with functional safety standard IEC 61508-1 and Performance Level 'e' in accordance with ISO 13849-1. The safety range is ATEX-certified. |
2. Классификации
| ETIM 5: | EC001037 - Motor starter combination |
| ETIM 6: | EC001037 - Motor starter/Motor starter combination |
| ETIM 7: | EC001037 - Motor starter/Motor starter combination |
| E-класс: | 7.0 27370905 |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39121514 |
| E-Number (Sweden): | 3210490 |
3. Информация о контейнере
| Package Level 1 Units: | 1 штука |
| Ширина пакета уровня 1: | 150 mm |
| Package Level 1 Depth / Length: | 115 mm |
| Package Level 1 Height: | 34 mm |
| Package Level 1 Gross Weight: | 0.306 kg |
| Package Level 1 EAN: | 4013614515590 |
4. Сертификаты и декларации (номер документа)
| Сертификат ССС: |
1SAA918005-3801 |
| Сертификат cUL: |
cUL E191658 |
| Декларация о соответствии - CE: |
1SAD038501-0195 |
| EAC Certificate: |
1SAA918001-2701 |
| Инструкции и руководства: |
2CDC130014M0401 2CDC130009M0401 2CDC130013M0401 2CDC130007M0401 2CDC130015M0401 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SAD038501-0195 |
5. Экологические нормы
| Температура окружающей среды: | Работа с компенсацией -25 ... +70 °C Работа -40 ... + 80 °C |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
6. Technical UL/CSA
| Maximum Operating Voltage UL/CSA: | Главная цепь 500 V AC |
| Номинальная мощность в л.с.: | Nominal Switching Performance Full Load (power factor = 0.4) 3 Hp Nominal Switching Performance Full Load (power factor = 0.8) 6.1 Hp |
| Номинальный ток UL: | 6.5 A |
| Full Load Amps Motor Use: | 6.5 A |
| Connecting Capacity Main Circuit UL/CSA: | Гибкий с зажимом 1x 24 ... 14 AWG Гибкий 1x 24 ... 14 AWG Одножильный 1x 24 ... 14 AWG |
| Connecting Capacity Control Circuit UL/CSA: | Гибкий с зажимом 1x 24 ... 14 AWG Гибкий 16-8 AWG Одножильный 1x 24 ... 14 AWG |
| Tightening Torque UL/CSA: | Цепь управления 5 ... 7 in·lb Главная цепь 5 ... 7 in·lb |
7. Safety Information
| Mean Time to Failure (MTTF): | 43.3 год(ы) |
8. Technical
| Стандарты: | IEC/EN 60947-1 IEC/EN 60947-4-2 UL 60947-1 UL 60947-4-2 |
| Функция: | Direct-on-line starter with overload protection |
| Utilization: | Motor Protection |
| Номинальное рабочее напряжение: | Главная цепь 500 V AC |
| Operational Voltage: | Maximum 550 V AC Minimum 42 V AC |
| Номинальная частота (f): | Главная цепь 50 Hz Главная цепь 60 Hz |
| Номинальное управляющее напряжение питания (Us): | 24 V DC |
| Rated Input Voltage (UIN): | Switching Threshold at Signal -3 ... 9.6 V Switching Threshold at Signal 19.2 ... 30 V |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | Главная цепь 6 kV |
| Номинальное напряжение изоляции (Ui): | 500 V |
| Rated Operational Current AC-51 (Ie): | 9 A |
| Rated Operational Current AC-53a (Ie): | 6.5 A |
| Rated Control Supply Current (Is): | 0.04 A |
| Номинальный непрерывный ток (Iu): | 9 A |
| Входной ток: | 0.003 A |
| Частота коммутации: | ≤ 2 Hz 120 starts/min 7200 starts/h |
| Rated Operational Power AC-53a (Pe): | 3 kW |
| Overvoltage Category: | III |
| Защита от перегрузки: | Electronic overload protection |
| Диапазон настройки: | 1.5 ... 9.0 A |
| Класс расцепления: | class 10A |
| Количество полюсов: | 3 |
| Потери мощности: | Maximum 14, 6 W Minimum 1, 1 W |
| Количество защищенных полюсов: | 3 |
| Механическая износостойкость: | 10000 цикл |
| Коммутационная износостойкость: | 30000000 цикл |
| Время задержки (?): | Off, Maximum, Switched Off via Supply Voltage 500 ms Off, Typical, Switched Off via Control Input Voltage 30 ms Off, Typical, Switched Off via Supply Voltage 25 ms Off, Maximum, Switched Off with Pushbutton 3 секунда(ы) Off, Minimum, Switched Off with Pushbutton 0.5 секунда(ы) |
| Монтаж на DIN-рейке: | Монтажная рейка 35 x 15 мм Монтажная рейка 35 x 7, 5 мм |
| Монтажное положение: | Position 1, load side bottom |
| Сечение подключаемого кабеля-схема управления: | Гибкий с зажимом 1/2x 1 ... 2.5 mm² Гибкий 1/2x 1 ... 2.5 mm² Жесткий 1x 0.5 ... 4 mm² |
| Сечение подключаемого кабеля-главная цепь: | Гибкий с зажимом 1x 2 ... 2.5 mm² Гибкий 1x 2 ... 2.5 mm² Жесткий 1x 2 ... 2.5 mm² |
| Рекомендуемый инструмент (отвертка): | Цепь управления M3 Главная цепь M3 |
| Тип клемм: | Клеммы с винтовым зажимом |
| Крутящие моменты затяжки: | Цепь управления 0.5 ... 0.6 N·m Главная цепь 0.5 ... 0.6 N·m |
| Длина зачистки провода: | Цепь управления 8 mm Главная цепь 8 mm |
| Response Time: | Phase Asymmetry 33% 120 секунда(ы) Phase Asymmetry 67% 1.8 секунда(ы) Phase Failure 1.8 секунда(ы) |
| Степень загрязнения: | степень загрязнения 2 |
| Чувствительность к обрыву фазы: | Да |
| Степень защиты: | Housing IP20 Main Circuit Terminals IP20 |
| Short-Circuit Current Rating (SCCR): | (500 V AC, 30 A Class J or CC) 100 kA |
9. Размеры
| Чистая ширина изделия: | 22.5 mm |
| Чистая высота изделия: | 99 mm |
| Чистая толщина изделия: | 114.5 mm |
| Чистый вес изделия: | 0.206 kg |
10. Popular Downloads
| Инструкции и руководства: |
2CDC130014M0401 2CDC130009M0401 2CDC130013M0401 2CDC130007M0401 2CDC130015M0401 |
| Схема размеров: |
1SAT100401F0001 |
11. Информация о заказе
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85371098 |
| Основной тип изделия: | HF |
| Название изделия: | Electronic Starter |
