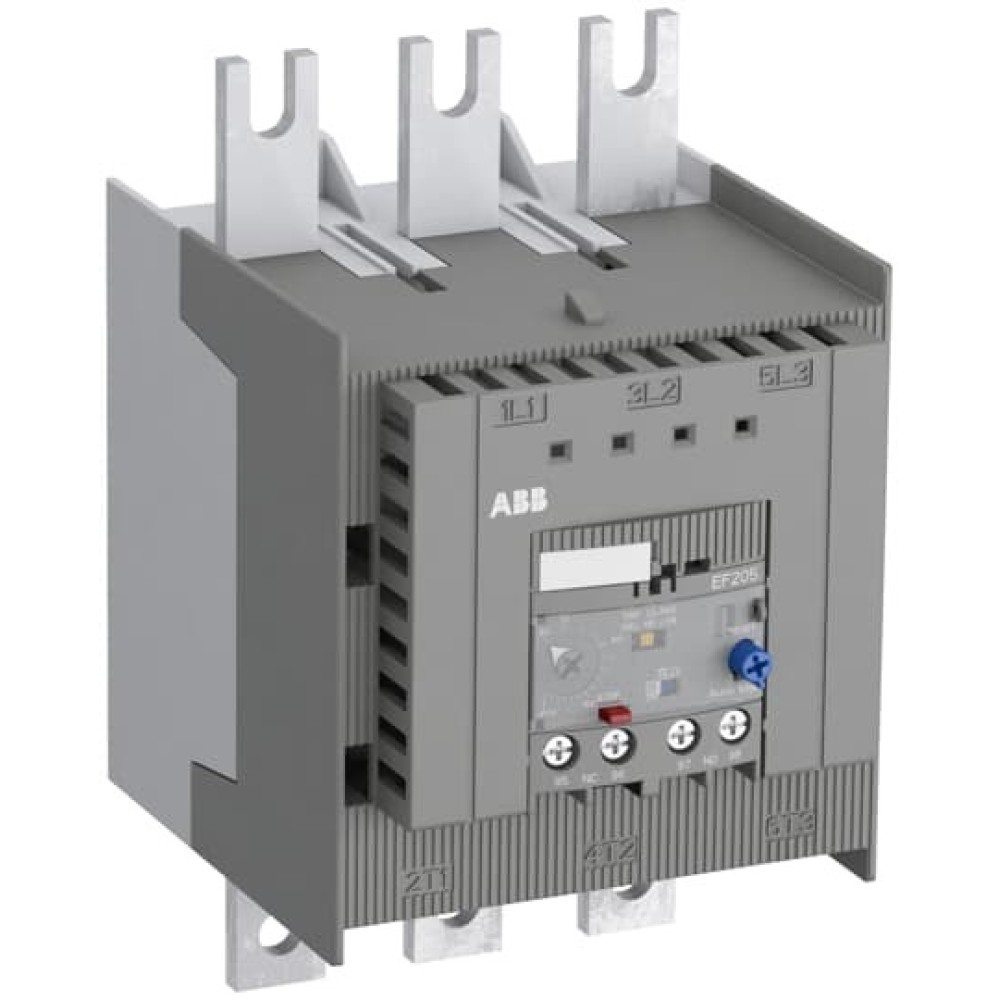

1SAX531001R1101 Реле перегрузки электронное EF205-210 диапазон уставки 63-210А для контакторов AF190, AF205, класс перегрузки 10E, 20E, 30E
1. Общая информация
| Тип расширенного изделия: | EF205-210 |
| Идентификационный номер изделия: | 1SAX531001R1101 |
| Европейский товарный код (EAN): | 4013614442223 |
| Описание в каталоге: | EF205-210 Electronic Overload Relay |
| Длинное описание: | The EF205-210 is an self-supplied electronic overload relay, which means no extra external supply is needed. It offers reliable and fast protection for motors in the event of overload or phase failure. Easy to use like a thermal overload relay and compatible with standard motor applications, the electronic overload relay is convincing, above all, due to its wide setting range, high accuracy, high operational temperature range and the possibility to select a trip class (10E, 20E, 30E). Further features are the temperature compensation, trip contact (NC), signal contact (NO), automatic- or manual reset selectable, trip-free mechanism, STOP- and Test function and a trip indication. The overload relays are connected directly to the contactors.The EF205 and EF370 have ATEX and IECEx certification 1) 1) ATEX is valid for products produced from week 42, 2014. IECEx is valid for products produced from week 15, 2017. |
3. Информация о заказе
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85364900 |
4. Размеры
| Чистая ширина изделия: | 105 mm |
| Чистая высота изделия: | 171 mm |
| Чистая толщина изделия: | 122.8 mm |
| Чистый вес изделия: | 1.256 kg |
5. Popular Downloads
| Технические данные: |
2CDC107042D0201 |
| Технические данные (часть 2): |
1SAX100509F0001 1SAX100510F0001 |
| Инструкции и руководства: |
2CDC107036M6802 |
| Инструкции и руководства (часть 2): |
2CDC107043M6801 |
| Схема размеров: |
1SAX500401F0001 |
6. Technical
| Диапазон настройки: | 63 ... 210 A |
| Номинальное рабочее напряжение: | Контакт цепи управления 600 V AC/DC Главная цепь 1000 V AC |
| Номинальный рабочий ток (Ie): | 210 A |
| Номинальный рабочий ток, АС-3 (Ie): | 210 A |
| Номинальная частота (f): | Контакт цепи управления 50 Hz Контакт цепи управления 60 Hz Контакт цепи управления DC Главная цепь 50 Hz Главная цепь 60 Hz |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | Контакт цепи управления 6 kV Главная цепь 8 kV |
| Номинальное напряжение изоляции (Ui): | 1000 V |
| Количество полюсов: | 3 |
| Количество вспомогательных НЗ контактов: | 1 |
| Количество вспомогательных НО контактов: | 1 |
| Количество защищенных полюсов: | 3 |
| Условный тепловой ток на открытом воздухе (Ith): | Auxiliary Circuit NC 5 A Auxiliary Circuit NO 5 A |
| Номинальный рабочий ток, АС-15 (Ie): | (240 V) NC 3 A (240 V) NO 3 A (400 V) NC 1.1 A (400 V) NO 1.1 A (500 V) NC 0.75 A (500 V) NO 0.75 A |
| Номинальный рабочий ток, DC-13 (Ie): | (125 V) NC 0.55 A (125 V) NO 0.5 A (24 V) NC 1.5 A (24 V) NO 1.5 A (250 V) NC 0.27 A (250 V) NO 0.27 A (60 V) NC 0.55 A (60 V) NO 0.55 A |
| Степень защиты: | Housing IP20 Main Circuit Terminals IP00 |
| Степень загрязнения: | степень загрязнения 3 |
| Сечение подключаемого кабеля-вспомогательная цепь: | Гибкий с зажимом 1/2x 0.75 ... 2.5 mm² Гибкий с изолированным зажимом 1/2x 0.75 ... 2.5 mm² Гибкий 1/2x 0.75 ... 2.5 mm² Жесткий 1/2x 1 ... 4 mm² |
| Сечение подключаемого кабеля-главная цепь: | Диаметр отверстия > 8 mm² Гибкий или жесткий с кабельным наконечником 1x 16 ... 185 mm² Гибкий или жесткий с кабельным наконечником 2x 16 ... 120 mm² |
| Крутящие моменты затяжки: | Вспомогательная цепь 0.8 ... 1.2 N·m Главная цепь 18 N·m |
| Длина зачистки провода: | Вспомогательная цепь 9 mm |
| Рекомендуемый инструмент (отвертка): | Контакт цепи управления Pozidriv 2 |
| Монтажное положение: | Position 1 to 6 |
| Потери мощности: | at Rated Operating Conditions per Pole 0.107 ... 1.191 W |
| Подходит для: | A145 A185 AF145 AF185 AF190 AF205 |
| Стандарты: | IEC/EN 60947-1 IEC/EN 60947-4-1 IEC/EN 60947-5-1 UL 60947-1 UL 60947-4-1 |
7. Technical UL/CSA
| Maximum Operating Voltage UL/CSA: | Главная цепь 600 V AC |
| Номинальный ток UL: | 210 A |
| Contact Rating UL/CSA: | (NC:) B600 (NC:) Q600 (NO:) B600 (NO:) Q600 |
| Connecting Capacity Main Circuit UL/CSA: | Многожильный 1/2x 6-0000 AWG |
| Connecting Capacity Auxiliary Circuit UL/CSA: | Гибкий 1/2x 18-10 AWG Многожильный 1/2x 18-10 AWG |
| Tightening Torque UL/CSA: | Вспомогательная цепь 7 ... 11 in·lb Главная цепь 160 in·lb |
8. Экологические нормы
| Температура окружающей среды: | Работа с компенсацией -25 ... +70 °C Работа -25 ... +70 °C Хранение -50 ... +85 °C |
| Компенсация температуры окружающей среды: | Да |
| Maксимально допустимая рабочая высота: | 2000 m |
| Ударопрочность согласно МЭК 60068-2-27: | Импульс 11 мс 25g |
| Вибропрочность согласно МЭК 60068-2-6: | 5g / 3 ... 150 Hz |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
9. Сертификаты и декларации (номер документа)
| Сертификат ABS: |
1SAA941002-0102 |
| Сертификат ATEX: |
1SAA941004-3901 |
| Сертификат BV: |
1SAA941002-0201 |
| Сертификат СВ: |
1SAA942007-2001 |
| Сертификат ССС: |
1SAA942004-3802 |
| CCS Certificate: |
1SAA941001-0901 |
| Сертификат cUL: |
cUL_E48139 |
| Декларация о соответствии - CE: |
1SAD938516-0180 1SAD938509-0180 |
| Сертификат DNV: |
1SAA941003-0301 |
| DNV GL Certificate: |
1SAA941003-0302 |
| EAC Certificate: |
1SAA941003-2701 |
| Сертификат ГОСТ: |
1SAA941001-2701 |
| Инструкции и руководства: |
2CDC107036M6802 |
| Инструкции и руководства (часть 2): |
2CDC107043M6801 |
| Сертификат LR: |
1SAA941002-0501 |
| Сертификат RINA: |
RINA_ELE376813CS |
| Сертификат RMRS: |
1SAA941001-0701 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SAD938513-0180 |
| Сертификат UL: |
UL_E48139 |
10. Информация о контейнере
| Package Level 1 Units: | 1 штука |
| Ширина пакета уровня 1: | 195 mm |
| Package Level 1 Height: | 199 mm |
| Package Level 1 Depth / Length: | 140 mm |
| Package Level 1 Gross Weight: | 1.624 kg |
| Package Level 1 EAN: | 4013614442223 |
11. Классификации
| Код классификации объекта: | F |
| ETIM 4: | EC001080 - Electronic overload relay |
| ETIM 5: | EC001080 - Electronic overload relay |
| ETIM 6: | EC001080 - Electronic overload relay |
| ETIM 7: | EC001080 - Electronic overload relay |
| E-класс: | 7.0 27371502 |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39121521 |
| E-Number (Sweden): | 3210248 |
