Парт-номер: 1SAZ211201R2005

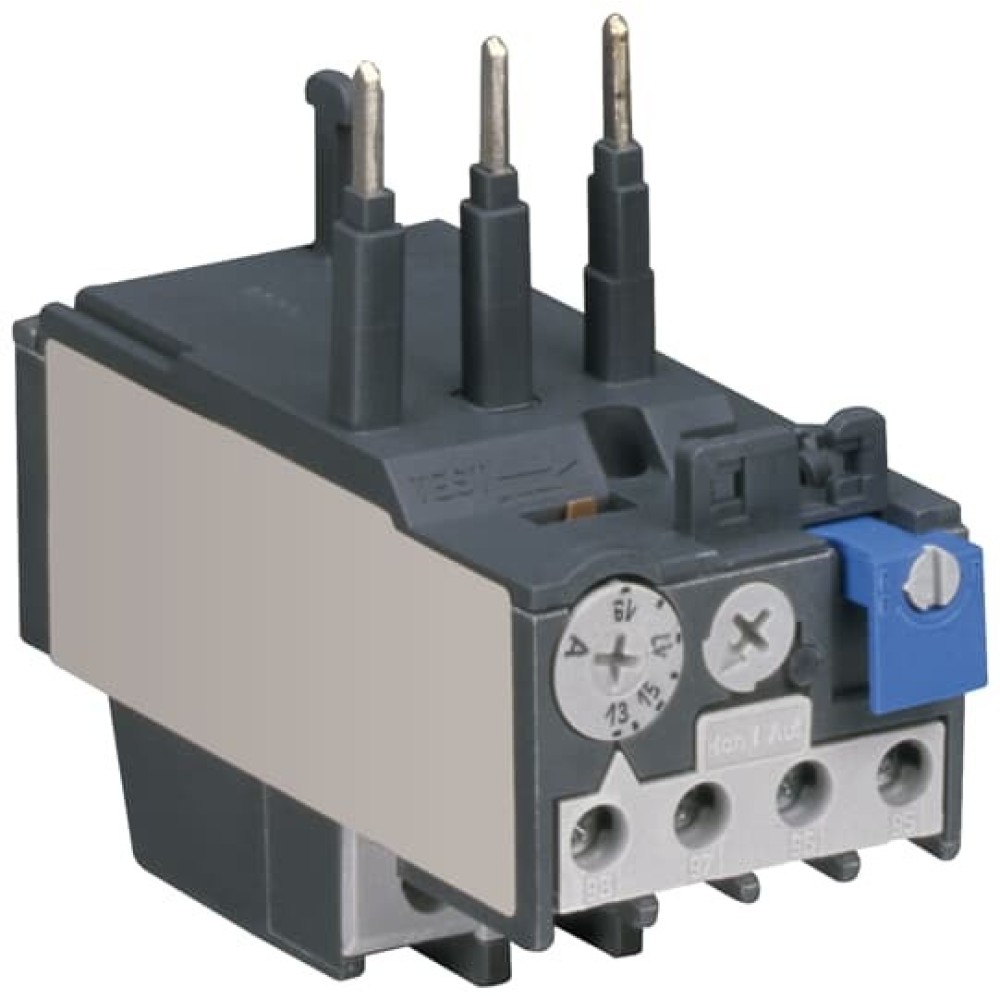

1SAZ211201R2005 Реле перегрузки тепловое TA25DU-0.16M диапазон уставки 0,10…0,16А для контакторов AX09…AX32
На складе
цена последней отгрузки со склада:
5 673 ₽
В Т.Ч. НДС (20%)
✅ Нашли дешевле? Сделаем скидку от цены конкурента!
✅ Гарантия 12 месяцев на все категории товара!
✅ Рассрочка платежа 30 календарных дней
✅ Возможна постоплата!
E-mail для запросов: zakaz@pr4u-festo.ru
Получите расчет стоимости всего проекта, отправив запрос со списком оборудования:
Получить расчетУточните актуальную цену и наличие оборудования 1SAZ211201R2005 Реле перегрузки тепловое TA25DU-0.16M диапазон уставки 0,10…0,16А для контакторов AX09…AX32 у менеджера прямо сейчас:
Поставки оборудования из США, Европы и Китая
Склад с более чем 30000 позиций в наличии
Сбор и отправка заказов по всей РФ
Наличие на складах
Центральный склад (Москва, 3-я Хорошёвская улица, 18к1)
В наличии
График работы: Пн.- Пт. с 10:00 до 18:00, Сб.-Вс. выходной
Удаленный склад
Много
Транзит
Много
1SAZ211201R2005 Реле перегрузки тепловое TA25DU-0.16M диапазон уставки 0,10…0,16А для контакторов AX09…AX32
1. Общая информация
| Тип расширенного изделия: | TA25DU-0.16M |
| Идентификационный номер изделия: | 1SAZ211201R2005 |
| Европейский товарный код (EAN): | 4013614482410 |
| Описание в каталоге: | TA25DU-0.16M Thermal Overload Relays |
| Длинное описание: | TA25DU-0.16M (0.1-0.16A) thermal overload relay is an economic electromechanical protection device for the main circuit. It offers reliable and fast protection for motors in the event of overload or phase failure. The device has trip class 10A. Further features are the temperature compensation, trip contact (NC), signal contact (NO), automatic- or manual reset selectable, trip-free mechanism, STOP- and Test function and a trip indication. The overload relays are connected directly to the block contactors. Single mounting kits are available as accessory. |
2. Информация о заказе
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85364900 |
3. Размеры
| Чистая ширина изделия: | 44 mm |
| Чистая высота изделия: | 80 mm |
| Чистая толщина изделия: | 94 mm |
| Чистый вес изделия: | 0.15 kg |
4. Popular Downloads
| Инструкции и руководства: |
2CDC106031M6802 |
5. Technical
| Диапазон настройки: | 0.10 ... 0.16 A |
| Номинальное рабочее напряжение: | Контакт цепи управления 440/500 V AC/DC Главная цепь 690 V AC |
| Номинальный рабочий ток (Ie): | 0.16 A |
| Номинальный рабочий ток, АС-3 (Ie): | 0.16 A |
| Номинальная частота (f): | Контакт цепи управления 50 Hz Контакт цепи управления 60 Hz Контакт цепи управления DC Главная цепь 60 Hz Главная цепь 50 Hz Главная цепь DC |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | Контакт цепи управления 6 kV Главная цепь 6 kV |
| Номинальное напряжение изоляции (Ui): | 690 V |
| Количество полюсов: | 3 |
| Количество вспомогательных НЗ контактов: | 1 |
| Количество вспомогательных НО контактов: | 1 |
| Количество защищенных полюсов: | 3 |
| Условный тепловой ток на открытом воздухе (Ith): | Auxiliary Circuit NC 5 A Auxiliary Circuit NO 5 A |
| Номинальный рабочий ток, АС-15 (Ie): | (120 V) NC 3.000 A (120 V) NO 1.500 A (240 V) NC 3.000 A (240 V) NO 1.500 A (400 V) NC 1.900 A (400 V) NO 1.000 A (440 V) NC 1.000 A (440 V) NO 1.000 A (500 V) NC 1.000 A (500 V) NO 1.000 A |
| Номинальный рабочий ток, DC-13 (Ie): | (125 V) NC 0.250 A (125 V) NO 0.250 A (24 V) NC 1.250 A (24 V) NO 1.250 A (250 V) NC 0.120 A (250 V) NO 0.040 A (60 V) NC 0.250 A (60 V) NO 0.250 A |
| Степень защиты: | Housing IP20 Main Circuit Terminals IP10 |
| Степень загрязнения: | степень загрязнения 3 |
| Сечение подключаемого кабеля-вспомогательная цепь: | Гибкий 1/2x 0.75 ... 2.5 mm² Жесткий 1/2x 0.75 ... 4 mm² |
| Сечение подключаемого кабеля-главная цепь: | Гибкий с зажимом 1x 0.75 ... 4 mm² Гибкий с зажимом 2x 0.75 ... 4 mm² Гибкий 1x 0.75 ... 4 mm² Гибкий 2x 0.75 ... 4 mm² Жесткий 1x 0.75 ... 4 mm² Жесткий 2x 0.75 ... 4 mm² |
| Крутящие моменты затяжки: | Вспомогательная цепь 1 ... 1.3 N·m Главная цепь 1.5 ... 1.9 N·m |
| Длина зачистки провода: | Вспомогательная цепь 9 mm Главная цепь 12 mm |
| Рекомендуемый инструмент (отвертка): | Контакт цепи управления Pozidriv 1 Главная цепь Pozidriv 2 |
| Монтажное положение: | Position 1 to 4 |
| Потери мощности: | at Rated Operating Conditions per Pole 0.9 ... 2.2 W |
| Подходит для: | AX09 AX12 AX18 AX25 AX32 AX40 |
| Стандарты: | CSA 22.2 No. 14 IEC/EN 60947-1 IEC/EN 60947-4-1 IEC/EN 60947-5-1 UL 508 |
6. Technical UL/CSA
| Maximum Operating Voltage UL/CSA: | Главная цепь 600 V AC |
| Номинальный ток UL: | 0.16 A |
| Contact Rating UL/CSA: | (NC:) B600 (NO:) C600 |
| Connecting Capacity Main Circuit UL/CSA: | Гибкий 1/2x 16-8 AWG Многожильный 1/2x 16-8 AWG |
| Connecting Capacity Auxiliary Circuit UL/CSA: | Гибкий 1/2x 18-14 AWG Многожильный 1/2x 18-14 AWG |
| Tightening Torque UL/CSA: | Вспомогательная цепь 12 in·lb Главная цепь 12 in·lb |
7. Экологические нормы
| Температура окружающей среды: | Работа с компенсацией -25 ... +55 °C Работа -25 ... +55 °C Хранение -40 ... +70 °C |
| Компенсация температуры окружающей среды: | Да |
| Maксимально допустимая рабочая высота: | 2000 m |
| Ударопрочность согласно МЭК 60068-2-27: | Импульс 11 мс 12g |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
8. Сертификаты и декларации (номер документа)
| Сертификат СВ: |
1SAA941013-2002 |
| Сертификат ССС: |
1SAA941010-3801 |
| CCS Certificate: |
1SAA941000-0901 |
| Декларация о соответствии - CE: |
1SAD938506-0186 |
| EAC Certificate: |
1SAA941002-2701 |
| Инструкции и руководства: |
2CDC106031M6802 |
| Сертификат RMRS: |
1SAA941000-0704 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SAD938503-0186 |
9. Информация о контейнере
| Package Level 1 Units: | 1 штука |
| Ширина пакета уровня 1: | 98 mm |
| Package Level 1 Height: | 82 mm |
| Package Level 1 Depth / Length: | 47 mm |
| Package Level 1 Gross Weight: | 0.17 kg |
| Package Level 1 EAN: | 4013614482410 |
| Package Level 2 Units: | 36 штука |
| Ширина пакета уровня 2: | 230 mm |
| Package Level 2 Height: | 310 mm |
| Package Level 2 Depth / Length: | 380 mm |
| Package Level 2 Gross Weight: | 10.946 kg |
10. Классификации
| ETIM 5: | EC000106 - Thermal overload relay |
| ETIM 6: | EC000106 - Thermal overload relay |
| ETIM 7: | EC000106 - Thermal overload relay |
| E-класс: | 7.0 27371501 |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39121521 |
