Парт-номер: 1SAZ811201R1001

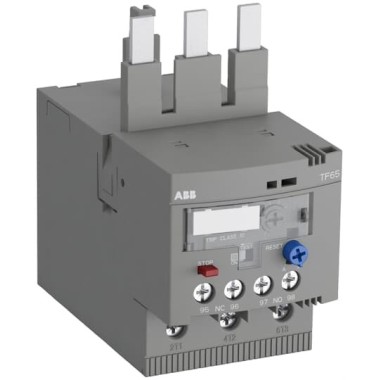

1SAZ811201R1001 Реле перегрузки тепловое TF65-28 диапазон уставки 22.0 - 28.0А для контакторов AF40, AF52, AF65, класс перегрузки 10
На складе
цена последней отгрузки со склада:
10 287 ₽
В Т.Ч. НДС (20%)
✅ Нашли дешевле? Сделаем скидку от цены конкурента!
✅ Гарантия 12 месяцев на все категории товара!
✅ Рассрочка платежа 30 календарных дней
✅ Возможна постоплата!
E-mail для запросов: zakaz@pr4u-festo.ru
Получите расчет стоимости всего проекта, отправив запрос со списком оборудования:
Получить расчетУточните актуальную цену и наличие оборудования 1SAZ811201R1001 Реле перегрузки тепловое TF65-28 диапазон уставки 22.0 - 28.0А для контакторов AF40, AF52, AF65, класс перегрузки 10 у менеджера прямо сейчас:
Поставки оборудования из США, Европы и Китая
Склад с более чем 30000 позиций в наличии
Сбор и отправка заказов по всей РФ
Наличие на складах
Центральный склад (Москва, 3-я Хорошёвская улица, 18к1)
В наличии
График работы: Пн.- Пт. с 10:00 до 18:00, Сб.-Вс. выходной
Удаленный склад
Много
Транзит
Много
1SAZ811201R1001 Реле перегрузки тепловое TF65-28 диапазон уставки 22.0 - 28.0А для контакторов AF40, AF52, AF65, класс перегрузки 10
1. Общая информация
| Тип расширенного изделия: | TF65-28 |
| Идентификационный номер изделия: | 1SAZ811201R1001 |
| Европейский товарный код (EAN): | 4013614482915 |
| Описание в каталоге: | TF65-28 Thermal Overload Relay |
| Длинное описание: | The TF65-28 thermal overload relay is an economic electromechanical protection device for the main circuit. It offers reliable and fast protection for motors in the event of overload or phase failure. The device has trip class 10. Further features are the temperature compensation, trip contact (NC), signal contact (NO), automatic- or manual reset selectable, trip-free mechanism, STOP function and a trip indication. The overload relays are connected directly to the block contactors. Single mounting kits are available as accessory. |
2. Информация о заказе
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85364900 |
3. Размеры
| Чистая ширина изделия: | 54.9 mm |
| Чистая высота изделия: | 101.4 mm |
| Чистая толщина изделия: | 106.9 mm |
| Чистый вес изделия: | 0.372 kg |
4. Popular Downloads
| Технические данные: |
2CDC106069D0201 |
| Технические данные (часть 2): |
1SAZ800502F0003 |
| Технические данные (часть 3): |
1SAZ800503 1SAZ800506 |
| Инструкции и руководства: |
2CDC106051M6803 |
| Инструкции и руководства (часть 2): |
2CDC106085M6801 |
| Схема размеров: |
1SAZ800401F0001 |
5. Technical
| Диапазон настройки: | 22 ... 28 A |
| Номинальное рабочее напряжение: | Контакт цепи управления 600 V AC/DC Главная цепь 690 V AC Главная цепь 440 V DC |
| Номинальный рабочий ток (Ie): | 28 A |
| Номинальный рабочий ток, АС-3 (Ie): | 28 A |
| Номинальная частота (f): | Контакт цепи управления 50 Hz Контакт цепи управления 60 Hz Контакт цепи управления DC Главная цепь 50 Hz Главная цепь 60 Hz |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | Контакт цепи управления 6 kV Главная цепь 8 kV |
| Номинальное напряжение изоляции (Ui): | 690 V |
| Количество полюсов: | 3 |
| Количество вспомогательных НЗ контактов: | 1 |
| Количество вспомогательных НО контактов: | 1 |
| Количество защищенных полюсов: | 3 |
| Условный тепловой ток на открытом воздухе (Ith): | Auxiliary Circuit NC 6 A Auxiliary Circuit NO 4 A |
| Номинальный рабочий ток, АС-15 (Ie): | (120 V) NC 3 A (120 V) NO 0.5 A (240 V) NC 3 A (240 V) NO 0.5 A (400 V) NC 0.75 A (400 V) NO 0.5 A (500 V) NC 0.75 A (500 V) NO 0.5 A |
| Номинальный рабочий ток, DC-13 (Ie): | (125 V) NC 0.55 A (125 V) NO 0.55 A (24 V) NC 1.25 A (24 V) NO 1.25 A (250 V) NC 0.27 A (250 V) NO 0.27 A (500 V) NC 0.15 A (500 V) NO 0.15 A (60 V) NC 0.55 A (60 V) NO 0.55 A |
| Степень защиты: | Housing IP20 Main Circuit Terminals IP10 |
| Степень загрязнения: | степень загрязнения 3 |
| Сечение подключаемого кабеля-вспомогательная цепь: | Гибкий с зажимом 1/2x 0.75 ... 2.5 mm² Гибкий с изолированным зажимом 1x 0.75 ... 2.5 mm² Гибкий с изолированным зажимом 2x 0.75 ... 1.5 mm² Гибкий 1/2x 0.75 ... 1 mm² Гибкий 1/2x 1 ... 2.5 mm² Жесткий 1/2x 0.75 ... 4 mm² |
| Сечение подключаемого кабеля-главная цепь: | Гибкий с зажимом 1/2x 2.5 ... 10 mm² Гибкий с зажимом 1x 2.5 ... 35 mm² Гибкий с изолированным зажимом 1x 2.5 ... 35 mm² Гибкий с изолированным зажимом 1/2x 2.5 ... 10 mm² Гибкий 1/2x 2.5 ... 16 mm² Гибкий 1x 2.5 ... 35 mm² Жесткий 1/2x 2.5 ... 16 mm² Жесткий 1x 2.5 ... 35 mm² |
| Крутящие моменты затяжки: | Вспомогательная цепь 1 ... 1.2 N·m Главная цепь 4.0 ... 4.5 N·m |
| Длина зачистки провода: | Вспомогательная цепь 9 mm Главная цепь 17 mm |
| Рекомендуемый инструмент (отвертка): | Контакт цепи управления Pozidriv 2 Главная цепь Pozidriv 2 |
| Монтажное положение: | Position 1 to 6 |
| Потери мощности: | at Rated Operating Conditions per Pole 1.9 ... 3.1 W |
| Подходит для: | AF40 AF52 AF65 |
| Стандарты: | IEC/EN 60947-1 IEC/EN 60947-4-1 IEC/EN 60947-5-1 UL 60947-1 UL 60947-4-1 |
6. Technical UL/CSA
| Maximum Operating Voltage UL/CSA: | Главная цепь 600 V AC |
| Номинальный ток UL: | 28 A |
| Contact Rating UL/CSA: | (NC:) B600 (NC:) Q600 (NO:) Q600 (NO:) D300 |
| Connecting Capacity Main Circuit UL/CSA: | Гибкий 1x 12-2 AWG Гибкий 2x 12-6 AWG Многожильный 1x 12-2 AWG Многожильный 2x 12-6 AWG |
| Connecting Capacity Auxiliary Circuit UL/CSA: | Гибкий 1/2x 18-12 AWG Многожильный 1/2x 18-12 AWG |
| Tightening Torque UL/CSA: | Вспомогательная цепь 9 ... 11 in·lb Главная цепь 35 ... 40 in·lb |
7. Экологические нормы
| Температура окружающей среды: | Работа с компенсацией -40 ... +70 °C Работа -40 ... +70 °C Хранение -50 ... +80 °C |
| Компенсация температуры окружающей среды: | Да |
| Maксимально допустимая рабочая высота: | 2000 m |
| Ударопрочность согласно МЭК 60068-2-27: | Импульс 11 мс 25g |
| Вибропрочность согласно МЭК 60068-2-6: | 5g / 3 ... 150 Hz |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
8. Сертификаты и декларации (номер документа)
| Сертификат ABS: |
1SAA941003-0101 |
| Сертификат ATEX: |
1SAA941005-3901 |
| Сертификат BV: |
1SAA941001-0203 |
| Сертификат СВ: |
1SAA941015-2001 |
| Сертификат ССС: |
1SAA941012-3801 |
| Сертификат cUL: |
cUL_E48139 |
| Декларация о соответствии - CE: |
1SAD938510-0187 |
| DNV GL Certificate: |
1SAA941004-0301 |
| EAC Certificate: |
1SAA941002-2701 |
| Сертификат ГОСТ: |
1SAA941001-2701 |
| Инструкции и руководства: |
2CDC106051M6803 |
| Инструкции и руководства (часть 2): |
2CDC106085M6801 |
| Сертификат LR: |
1SAA941003-0501 |
| Сертификат RINA: |
RINA_ELE098115XG |
| Сертификат RMRS: |
1SAA941002-0701 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SAD938507-0187 |
| Сертификат UL: |
UL_E48139 |
9. Информация о контейнере
| Package Level 1 Units: | 1 штука |
| Ширина пакета уровня 1: | 123 mm |
| Package Level 1 Height: | 121 mm |
| Package Level 1 Depth / Length: | 82 mm |
| Package Level 1 Gross Weight: | 0.456 kg |
| Package Level 1 EAN: | 4013614482915 |
| Package Level 2 Units: | 12 штука |
| Ширина пакета уровня 2: | 280 mm |
| Package Level 2 Height: | 210 mm |
| Package Level 2 Depth / Length: | 395 mm |
| Package Level 2 Gross Weight: | 5.858 kg |
| Package Level 2 EAN: | 4013614485312 |
10. Классификации
| Код классификации объекта: | F |
| ETIM 4: | EC000106 - Thermal overload relay |
| ETIM 5: | EC000106 - Thermal overload relay |
| ETIM 6: | EC000106 - Thermal overload relay |
| ETIM 7: | EC000106 - Thermal overload relay |
| E-класс: | 7.0 27371501 |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39121521 |
| E-Number (Sweden): | 3210263 |
