Парт-номер: 1SBL136561R2300

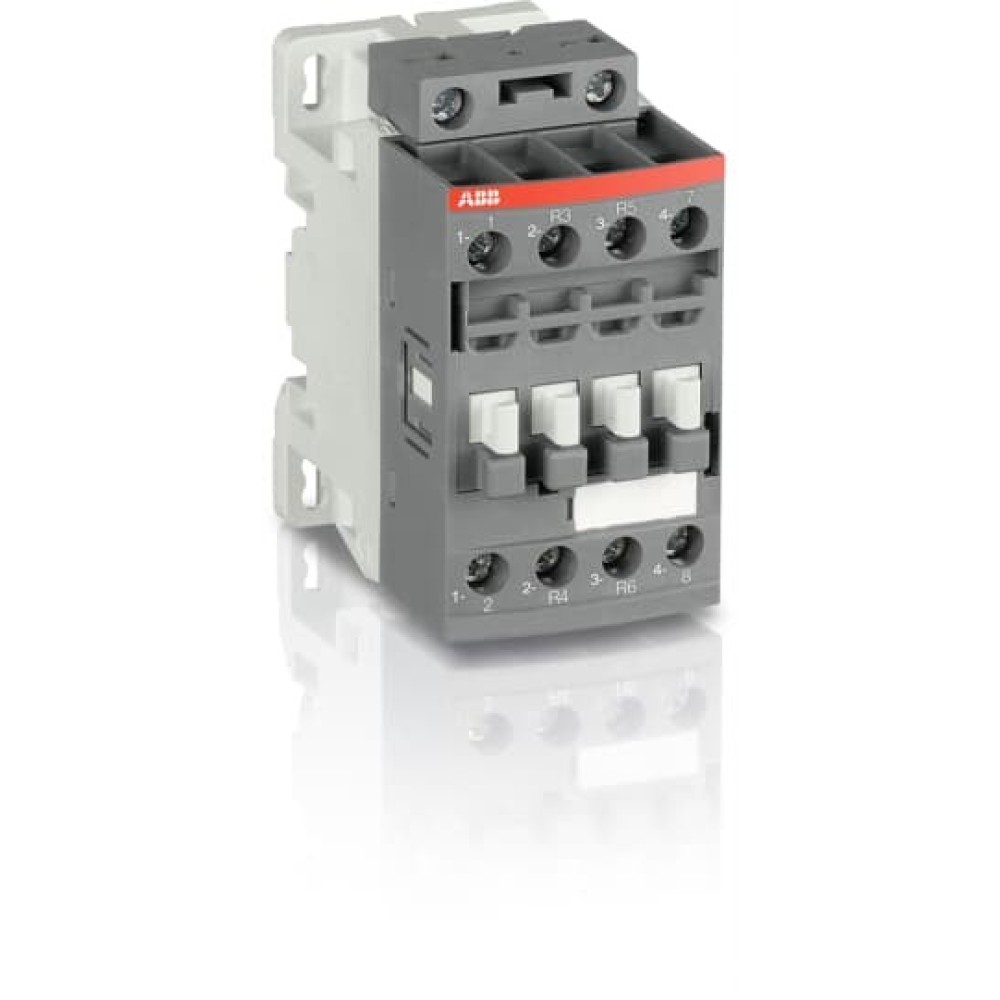

1SBL136561R2300 Контактор AF09ZB-22-00-23 с катушкой управления 100-250В 50/60Гц/DC
На складе
цена последней отгрузки со склада:
10 950 ₽
В Т.Ч. НДС (20%)
✅ Нашли дешевле? Сделаем скидку от цены конкурента!
✅ Гарантия 12 месяцев на все категории товара!
✅ Рассрочка платежа 30 календарных дней
✅ Возможна постоплата!
E-mail для запросов: zakaz@pr4u-festo.ru
Получите расчет стоимости всего проекта, отправив запрос со списком оборудования:
Получить расчетУточните актуальную цену и наличие оборудования 1SBL136561R2300 Контактор AF09ZB-22-00-23 с катушкой управления 100-250В 50/60Гц/DC у менеджера прямо сейчас:
Поставки оборудования из США, Европы и Китая
Склад с более чем 30000 позиций в наличии
Сбор и отправка заказов по всей РФ
Наличие на складах
Центральный склад (Москва, 3-я Хорошёвская улица, 18к1)
В наличии
График работы: Пн.- Пт. с 10:00 до 18:00, Сб.-Вс. выходной
Удаленный склад
Много
Транзит
Много
1SBL136561R2300 Контактор AF09ZB-22-00-23 с катушкой управления 100-250В 50/60Гц/DC
1. Общая информация
| Тип расширенного изделия: | AF09ZB-22-00-23 |
| Идентификационный номер изделия: | 1SBL136561R2300 |
| Европейский товарный код (EAN): | 3471523124837 |
| Описание в каталоге: | AF09ZB-22-00-23 100-250V50/60HZ-DC Contactor |
| Длинное описание: | AF09ZB 4-pole contactors comply with the latest railway rolling stock standards and allow installation in passengers or driver cabins for trains frequently operating tunnels or undergrounds. They are mainly used for controlling non-inductive or slightly inductive loads and generally for controlling power circuits up to 690 V AC and 440 V DC. Improve the compactness of the installations thanks to reduced dimension and side-by-side mounting requiring less 15% width (without spacing) from -40 °C up to +70 °C. Meet all main rollling stocks standards: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 and applicable parts of EN 50155 standards, shocks and vibration withstand conforming to IEC 61373 cat. 1, class B. Reach the highest levels in fire and smoke behaviour with compliance to European standard EN 45545-2 (HL2, HL3 hazard levels) in group mounting. Reduce train energy with lighter devices and requiring 68% less coil energy consumption in operation. Electronic coil interface handling large DC voltage fluctuation voltage, including several Uc DC control voltages used for battery supply and accepting sinusoïdal AC 50/60 Hz control supplies included inside Ucmin.... Ucmax voltage range. Max permitted AC 50/60 Hz control voltage must not be exceeded (see technical data). Wide range of auxiliary contact blocks for front and side mounting. |
2. Классификации
| Код классификации объекта: | Q |
| ETIM 4: | EC000066 - Magnet contactor, AC-switching |
| ETIM 5: | EC000066 - Magnet contactor, AC-switching |
| ETIM 6: | EC000066 - Power contactor, AC switching |
| ETIM 7: | EC000066 - Power contactor, AC switching |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39121529 |
3. Информация о контейнере
| Package Level 1 Units: | box 1 штука |
| Ширина пакета уровня 1: | 87 mm |
| Package Level 1 Depth / Length: | 79 mm |
| Package Level 1 Height: | 47 mm |
| Package Level 1 Gross Weight: | 0.31 kg |
| Package Level 1 EAN: | 3471523124837 |
| Package Level 2 Units: | box 27 штука |
| Ширина пакета уровня 2: | 250 mm |
| Package Level 2 Depth / Length: | 300 mm |
| Package Level 2 Height: | 315 mm |
| Package Level 2 Gross Weight: | 16.74 kg |
| Package Level 3 Units: | 1296 штука |
4. Сертификаты и декларации (номер документа)
| Сертификат СВ: |
CB_SE-80869M1 |
| Сертификат ССС: |
CCC_2010010304445624 |
| Декларация о соответствии - CE: |
1SBD250001U1000 |
| EAC Certificate: |
EAC_RU C-FR ME77 B03597 |
| Экологическая информация: |
1SBD250167E1000 |
| Сертификат ГОСТ: |
GOST_POCCFR.ME77.B07175.pdf |
| Инструкции и руководства: |
1SBC101037M6801 |
| KC Certificate: |
KC_HW02016-15007A |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SBD250001U1000 |
| Сертификат UL: |
UL_20120918-E319322-3-1 |
| Карта UL-листинга: |
UL_E319322 |
5. Technical UL/CSA
| General Use Rating UL/CSA: | (600 V AC) 25 A |
6. Экологические нормы
| Температура окружающей среды: | Вблизи контактора при хранении -60 ... +80 °C Около контактора при работе на открытом воздухе -40 ... +70 °C |
| Устойчивость к воздействию климатических факторов: | Category B according to IEC 60947-1 Annex Q |
| Maксимально допустимая рабочая высота: | 3000 m |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
7. Technical
| Количество основных нормально разомкнутых контактов: | 2 |
| Количество основных нормально замкнутых контактов: | 2 |
| Количество вспомогательных НО контактов: | 0 |
| Количество вспомогательных НЗ контактов: | 0 |
| Номинальное рабочее напряжение: | Главная цепь 690 V |
| Номинальная частота (f): | Главная цепь 50 / 60 Hz |
| Условный тепловой ток на открытом воздухе (Ith): | согласно МЭК 60947-4-1, разомкнутые контакторы q=40°C 35 A |
| Номинальный рабочий ток, АС-1 (Ie): | (690 В) 40°C 25 A (690 В) 60°C 25 A (690 В) 70°C 22 A |
| Номинальный рабочий ток, АС-3 (Ie): | (220 / 230 / 240 V) 60 °C 9 A (380 / 400 V) 60 °C 9 A (415 V) 60 °C 9 A (440 V) 60 °C 9 A (500 V) 60 °C 9.5 A (690 V) 60 °C 7 A |
| Номинальная рабочая мощность, AC-3 (Pe): | (220 / 230 / 240 В) 2.2 KWT (380 / 400 В) 4 KWT (415 В) 4 KWT (440 В) 4 KWT (500 В) 5.5 KWT (690 В) 5.5 KWT (400 В) 4 KWT |
| Номинальный кратковременно выдерживаемый ток (Icw): | при температуре 40°C, на открытом воздухе, из холодного состояния 10 с 150 A при температуре 40°C, на открытом воздухе, из холодного состояния 15 мин 35 A при температуре 40°C, на открытом воздухе, из холодного состояния 1 мин 60 A при температуре 40°C, на открытом воздухе, из холодного состояния 1 с 300 A при температуре 40°C, на открытом воздухе, из холодного состояния 30 с 80 A для 1, 0 с -empty- A |
| Максимальная отключающая способность: | cos phi=0, 45 (cos phi=0, 35 для Ie>100 A) при 440 В 250 A cos phi=0, 45 (cos phi=0, 35 для Ie>100 A) при 690 В 106 A |
| Максимальная частота переключения: | AC-1 600 циклов в час |
| Номинальное напряжение изоляции (Ui): | согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 690 V |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | 6 kV |
| Максимальная механическая частота переключения: | 3600 циклов в час |
| Номинальное напряжение цепи управления (Uc): | Uc при 50 Гц 100 ... 250 V Uc при 60 Гц 100 ... 250 V Uc работа на пост. токе 100 ... 250 V |
| Время срабатывания: | Между отключением питания катушки и замыканием НЗ контакта 13 ... 98 ms Между отключением питания катушки и размыканием НО контакта 11 ... 95 ms Между отключением питания катушки и размыканием НЗ контакта 38 ... 90 ms Между отключением питания катушки и замыканием НО контакта 40 ... 95 ms |
| Сечение подключаемого кабеля-главная цепь: | Жесткий 1/2x 1 ... 6 m² Гибкий с зажимом 1/2x 0.75 ... 6 m² Гибкий с изолированным зажимом 1x 0.75 ... 4 m² Гибкий с изолированным зажимом 2x 0.75 ... 2.5 m² |
| Сечение подключаемого кабеля-схема управления: | Гибкий с зажимом 1/2x 0.75 ... 2.5 m² Гибкий с изолированным зажимом 1x 0.75 ... 2.5 m² Гибкий с изолированным зажимом 2x 0.75 ... 1.5 m² Жесткий 1/2x 1 ... 2.5 m² |
| Длина зачистки провода: | Цепь управления 10 mm Главная цепь 10 mm |
| Степень защиты: | согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20 согласно МЭК 60529, МЭК 60947-1, ЕН 60529 основные клеммы IP20 |
| Тип клемм: | Клеммы с винтовым зажимом |
8. Размеры
| Чистая ширина изделия: | 45 mm |
| Чистая толщина изделия: | 77 mm |
| Чистая высота изделия: | 86 mm |
| Чистый вес изделия: | 0.31 kg |
9. Popular Downloads
| Инструкции и руководства: |
1SBC101037M6801 |
10. Информация о заказе
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85364900 |
