Парт-номер: 1SBL347001R1111

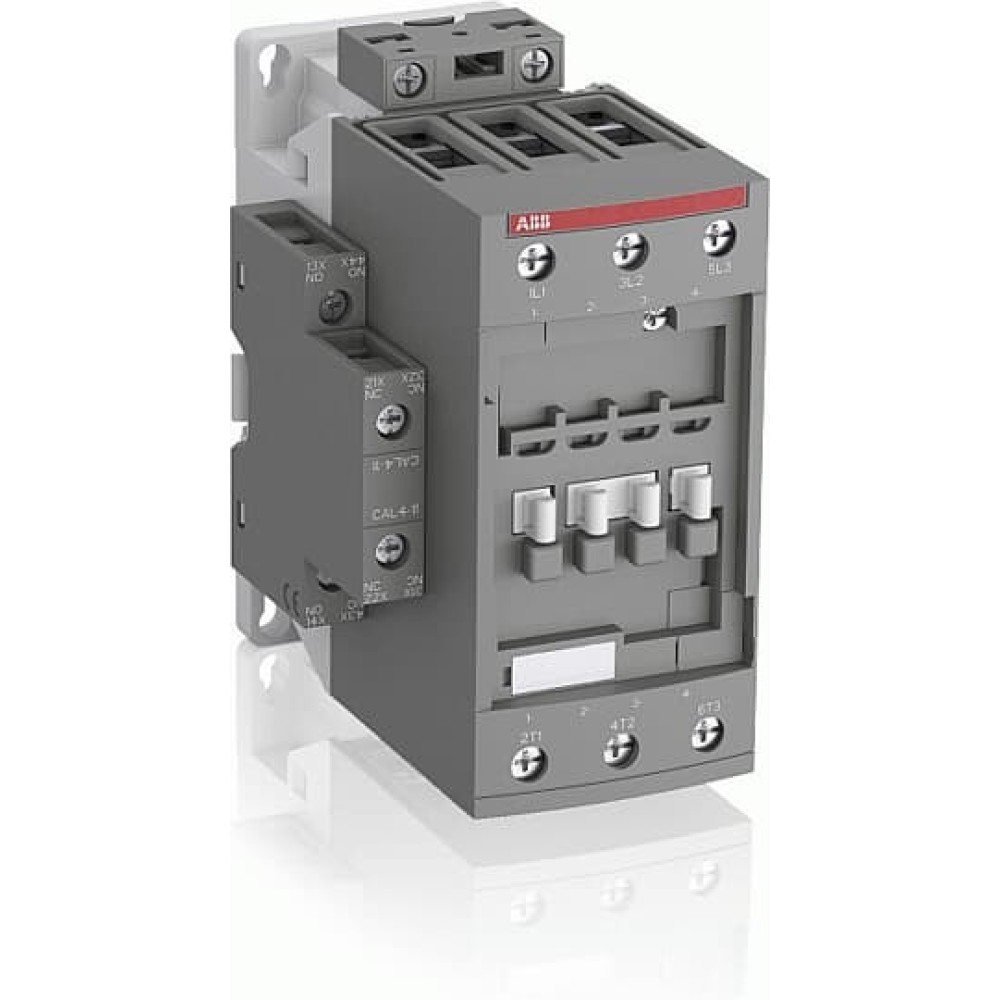

1SBL347001R1111 Контактор AF40-30-11-11 40А AC3, катушка 24-60В AC 20-60В DC
На складе
цена последней отгрузки со склада:
37 595 ₽
В Т.Ч. НДС (20%)
✅ Нашли дешевле? Сделаем скидку от цены конкурента!
✅ Гарантия 12 месяцев на все категории товара!
✅ Рассрочка платежа 30 календарных дней
✅ Возможна постоплата!
E-mail для запросов: zakaz@pr4u-festo.ru
Получите расчет стоимости всего проекта, отправив запрос со списком оборудования:
Получить расчетУточните актуальную цену и наличие оборудования 1SBL347001R1111 Контактор AF40-30-11-11 40А AC3, катушка 24-60В AC 20-60В DC у менеджера прямо сейчас:
Поставки оборудования из США, Европы и Китая
Склад с более чем 30000 позиций в наличии
Сбор и отправка заказов по всей РФ
Наличие на складах
Центральный склад (Москва, 3-я Хорошёвская улица, 18к1)
В наличии
График работы: Пн.- Пт. с 10:00 до 18:00, Сб.-Вс. выходной
Удаленный склад
Много
Транзит
Много
1SBL347001R1111 Контактор AF40-30-11-11 40А AC3, катушка 24-60В AC 20-60В DC
1. Общая информация
| Тип расширенного изделия: | AF40-30-11-11 |
| Идентификационный номер изделия: | 1SBL347001R1111 |
| Европейский товарный код (EAN): | 3471523132115 |
| Описание в каталоге: | AF40-30-11-11 24-60V50/60HZ 20-60VDC Contactor |
| Длинное описание: | AF40 contactors are used for controlling power circuits up to 690 V AC and 220 V DC. They are mainly used for controlling 3-phase motors, non-inductive or slightly inductive loads. AF... contactors include an electronic coil interface accepting a wide control voltage Uc min. ... Uc max. Only four coils cover control voltages between 24...500 V 50/60 Hz or 20...500 V DC. AF contactors can manage large control voltage variations. One coil can be used for different control voltages used worldwide without any coil change. AF contactors have built-in surge protection and do not require additional surge suppressors. The AF... series 2-stack 3-pole contactors are of the block type design. - Main poles and auxiliary contact blocks: 3 main poles with side-mounted 1 N.O. + 1 N.C. auxiliary contact block, front-mounted add-on auxiliary contact blocks (mechanically-linked auxiliary contacts compliant with Annex L of IEC 60947-5-1 including the "Mechanically Linked" symbol on the contactor side. N.C. mirror contacts compliant with Annex F of IEC 60947-4-1) - Control circuit: AC or DC operated - Accessories: a wide range of accessories is available. Note: 2-stack contactors available in some countries: please consult your ABB representative. AF..-30-..-11 not suitable for a direct control by PLC-output. |
2. Классификации
| Код классификации объекта: | Q |
| ETIM 4: | EC000066 - Magnet contactor, AC-switching |
| ETIM 5: | EC000066 - Magnet contactor, AC-switching |
| ETIM 6: | EC000066 - Power contactor, AC switching |
| ETIM 7: | EC000066 - Power contactor, AC switching |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39121529 |
3. Информация о контейнере
| Package Level 1 Units: | box 1 штука |
| Ширина пакета уровня 1: | 150 mm |
| Package Level 1 Depth / Length: | 150 mm |
| Package Level 1 Height: | 97 mm |
| Package Level 1 Gross Weight: | 1.11 kg |
| Package Level 1 EAN: | 3471523132115 |
| Package Level 2 Units: | box 10 штука |
| Ширина пакета уровня 2: | 250 mm |
| Package Level 2 Depth / Length: | 300 mm |
| Package Level 2 Height: | 300 mm |
| Package Level 2 Gross Weight: | 11.1 kg |
| Package Level 3 Units: | 240 штука |
4. Сертификаты и декларации (номер документа)
| Сертификат ABS: |
ABS_15-GE1349500-PDA_90682247 |
| Сертификат BV: |
BV_2634H36994A |
| Сертификат СВ: |
CB_SE_77418 |
| Сертификат ССС: |
CCC_2012010304589737 CCC_2015010304824714 |
| Декларация о соответствии - CE: |
1SBD250000U1000 |
| Сертификат DNV: |
DNV-GL_TAE00001AF-3 |
| DNV GL Certificate: |
DNV-GL_TAE00001AF-3 |
| EAC Certificate: |
EAC_RU C-FR ME77 B03597 |
| Экологическая информация: |
1SBD250168E1000 |
| Сертификат GL: |
DNV-GL_TAE00001AF-3 |
| Инструкции и руководства: |
1SBC101036M6801 |
| KC Certificate: |
KC_HW02016-15006A |
| Сертификат LR: |
LRS_1300087E1 |
| Сертификат RINA: |
RINA_ELE084013XG |
| Сертификат RMRS: |
RMRS_1802705280 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SBD250000U1000 |
| Сертификат UL: |
UL_20130926-E312527_14_1 |
| Карта UL-листинга: |
UL_E312527 |
5. Technical UL/CSA
| General Use Rating UL/CSA: | (600 V AC) 60 A |
| Номинальная мощность в л.с.: | (220 ... 240 V AC) Three Phase 15 hp (440 ... 480 V AC) Three Phase 30 hp (550 ... 600 V AC) Three Phase 40 hp (120 V AC) Single Phase 3 hp (200 ... 208 V AC) Three Phase 10 hp (240 V AC) Single Phase 7-1/2 hp |
| Tightening Torque UL/CSA: | Вспомогательная цепь 11 IA Цепь управления 11 IA Главная цепь 35 IA |
6. Экологические нормы
| Температура окружающей среды: | Вблизи контактора при хранении -60 ... +80 °C Вблизи контактора без теплового реле перегрузки -40 ... +70 °C Вблизи контактора с тепловым реле перегрузки -25 ... +60 °C |
| Устойчивость к воздействию климатических факторов: | Category B according to IEC 60947-1 Annex Q |
| Maксимально допустимая рабочая высота: | 3000 m |
| Вибропрочность согласно МЭК 60068-2-6: | 5 ... 300 Hz 3 g closed position / 3 g open position |
| Ударопрочность согласно МЭК 60068-2-27: | замкнут, направление удара: A 25 K40 замкнут, направление удара: B1 25 K40 замкнут, направление удара: B2 15 K40 замкнут, направление удара: C1 25 K40 замкнут, направление удара: C2 25 K40 Размкнут, направление удара: B1 5 K40 |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
7. Technical
| Количество основных нормально разомкнутых контактов: | 3 |
| Количество основных нормально замкнутых контактов: | 0 |
| Количество вспомогательных НО контактов: | 1 |
| Количество вспомогательных НЗ контактов: | 1 |
| Номинальное рабочее напряжение: | Контакт цепи управления 690 V Главная цепь 690 V |
| Номинальная частота (f): | Контакт цепи управления 50 / 60 Hz Главная цепь 50 / 60 Hz |
| Условный тепловой ток на открытом воздухе (Ith): | согласно МЭК 60947-5-1, q=40°C 16 A согласно МЭК 60947-4-1, разомкнутые контакторы q=40°C 105 A |
| Номинальный рабочий ток, АС-1 (Ie): | (690 В) 40°C 70 A (690 В) 60°C 60 A (690 В) 70°C 50 A |
| Номинальный рабочий ток, АС-3 (Ie): | (220 / 230 / 240 V) 60 °C 40 A (380 / 400 V) 60 °C 40 A (415 V) 60 °C 40 A (440 V) 60 °C 40 A (500 V) 60 °C 35 A (690 V) 60 °C 25 A |
| Номинальная рабочая мощность, AC-3 (Pe): | (220 / 230 / 240 В) 11 KWT (380 / 400 В) 18.5 KWT (415 В) 22 KWT (440 В) 22 KWT (500 В) 22 KWT (690 В) 22 KWT (400 В) 18.5 KWT |
| Номинальный рабочий ток, АС-15 (Ie): | (220 / 240 В) 4 A (24 / 127 В) 6 A (500 В) 2 A (690 В) 2 A (400 / 440 V) 3 A |
| Номинальный кратковременно выдерживаемый ток (Icw): | при температуре 40°C, на открытом воздухе, из холодного состояния 10 с 600 A при температуре 40°C, на открытом воздухе, из холодного состояния 15 мин 110 A при температуре 40°C, на открытом воздухе, из холодного состояния 1 мин 250 A при температуре 40°C, на открытом воздухе, из холодного состояния 1 с 1000 A при температуре 40°C, на открытом воздухе, из холодного состояния 30 с 350 A для 0, 1 с 140 A для 1, 0 с 100 A |
| Максимальная отключающая способность: | cos phi=0, 45 (cos phi=0, 35 для Ie>100 A) при 440 В 950 A cos phi=0, 45 (cos phi=0, 35 для Ie>100 A) при 690 В 600 A |
| Максимальная частота переключения: | AC-1 600 циклов в час AC-2 / AC-4 150 циклов в час AC-3 1200 циклов в час AC-15 1200 циклов в час DC-13 900 циклов в час |
| Номинальный рабочий ток, DC-13 (Ie): | (125 V) 0.55 A / 69 W (24 V) 6 A / 144 W (250 V) 0.27 A / 68 W (48 V) 2.8 A / 134 W (72 V) 1 A / 72 W (110 V) 0.55 A / 60 W (220 V) 0.27 A / 60 W (400 V) 0.15 A / 60 W (500 V) 0.13 A / 65 W (600 V) 0.1 A / 60 W |
| Номинальное напряжение изоляции (Ui): | согласно стандарту UL/CSA 600 V согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 690 V |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | 6 kV |
| Максимальная механическая частота переключения: | 3600 циклов в час |
| Номинальное напряжение цепи управления (Uc): | Uc при 50 Гц 24 ... 60 V 50 Hz / 60 Hz 24 ... 60 V Uc при 60 Гц 24 ... 60 V Uc работа на пост. токе 20 ... 60 V |
| Время срабатывания: | Между отключением питания катушки и замыканием НЗ контакта 19 ... 105 ms Между отключением питания катушки и размыканием НО контакта 17 ... 100 ms Между отключением питания катушки и размыканием НЗ контакта 38 ... 95 ms Между отключением питания катушки и замыканием НО контакта 42 ... 100 ms |
| Сечение подключаемого кабеля-главная цепь: | Жесткий 1/2x 6 ... 3 5 m² Гибкий с зажимом 1/2x 4 ... 35 m² Гибкий с изолированным зажимом 1/2x 4 ... 35 m² |
| Сечение подключаемого кабеля-вспомогательная цепь: | Гибкий с зажимом 1/2x 0.75 ... 2.5 Гибкий с изолированным зажимом 2x 0.75 ... 1.5 Гибкий с изолированным зажимом 1x 0.75 ... 2.5 Жесткий 1/2x 1 ... 2.5 m² |
| Сечение подключаемого кабеля-схема управления: | Гибкий с зажимом 1/2x 0.75 ... 2.5 m² Гибкий с изолированным зажимом 1x 0.75 ... 2.5 m² Гибкий с изолированным зажимом 2x 0.75 ... 1.5 m² Жесткий 1/2x 1 ... 2.5 m² |
| Длина зачистки провода: | Главная цепь 16 mm |
| Степень защиты: | согласно МЭК 60529, МЭК 60947-1, ЕН 60529 вспомогательные клеммы IP20 согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20 согласно МЭК 60529, МЭК 60947-1, ЕН 60529 основные клеммы IP10 |
| Тип клемм: | Клеммы с винтовым зажимом |
8. Размеры
| Чистая ширина изделия: | 67 mm |
| Чистая толщина изделия: | 111 mm |
| Чистая высота изделия: | 125.5 mm |
| Чистый вес изделия: | 1.01 kg |
9. Popular Downloads
| Инструкции и руководства: |
1SBC101036M6801 |
10. Информация о заказе
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85364900 |
