Парт-номер: 1SBL419025R3811

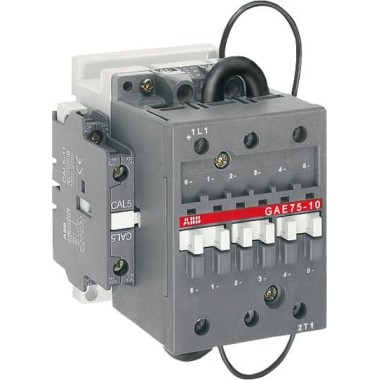

1SBL419025R3811 Контактор GAE75-10-11 катушка 250В DC
На складе
цена последней отгрузки со склада:
118 218 ₽
В Т.Ч. НДС (20%)
✅ Нашли дешевле? Сделаем скидку от цены конкурента!
✅ Гарантия 12 месяцев на все категории товара!
✅ Рассрочка платежа 30 календарных дней
✅ Возможна постоплата!
E-mail для запросов: zakaz@pr4u-festo.ru
Получите расчет стоимости всего проекта, отправив запрос со списком оборудования:
Получить расчетУточните актуальную цену и наличие оборудования 1SBL419025R3811 Контактор GAE75-10-11 катушка 250В DC у менеджера прямо сейчас:
Поставки оборудования из США, Европы и Китая
Склад с более чем 30000 позиций в наличии
Сбор и отправка заказов по всей РФ
Наличие на складах
Центральный склад (Москва, 3-я Хорошёвская улица, 18к1)
В наличии
График работы: Пн.- Пт. с 10:00 до 18:00, Сб.-Вс. выходной
Удаленный склад
Много
Транзит
Много
1SBL419025R3811 Контактор GAE75-10-11 катушка 250В DC
1. Общая информация
| Тип расширенного изделия: | GAE75-10-11 250V DC |
| Идентификационный номер изделия: | 1SBL419025R3811 |
| Европейский товарный код (EAN): | 3471522113382 |
| Описание в каталоге: | GAE75-10-11 250V DC Contactor |
| Длинное описание: | GAE75 contactors are designed for DC circuit switching. Arc suppression is more difficult in DC than in AC. To choose a contactor, it is necessary to know the current and voltage to be broken as well as the L/R time constant of the power circuit to be controlled. GAE 75 contactors are of the block type design. - Main poles: the contactors are fitted with arc chutes with permanent magnets specially designed for DC breaking. The three contactor paths are arranged in series via two supplied and fitted insulated connections (25 mm²). The GAE75 are "single-pole" devices for which the connection polarities indicated next to the connection terminals must be respected. Furthermore, they are marked 1L1 for the positive terminal and 2T1 for the negative terminal. - Auxiliary contact: 1 CAL 5-11 side-mounted add-on auxiliary contact block (GAE75-10-11 types) - Control circuit: DC operated with standard double-winding DC coils (with add-on factory-mounted lagging contact for insertion of the"holding" winding) - Accessories: a wide range of accessories is available |
2. Классификации
| Код классификации объекта: | Q |
| ETIM 4: | EC002552 - Power contactor, DC switching |
| ETIM 5: | EC002552 - Power contactor, DC switching |
| ETIM 6: | EC002552 - Power contactor, DC switching |
| ETIM 7: | EC002552 - Power contactor, DC switching |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39121529 |
3. Информация о контейнере
| Package Level 1 Units: | 1 штука |
| Ширина пакета уровня 1: | 140 mm |
| Package Level 1 Depth / Length: | 146 mm |
| Package Level 1 Height: | 96 mm |
| Package Level 1 Gross Weight: | 1.3 kg |
| Package Level 1 EAN: | 3471522113382 |
| Package Level 2 Units: | box 63 штука |
| Package Level 2 Gross Weight: | 81.9 kg |
4. Сертификаты и декларации (номер документа)
| Сертификат СВ: |
CB_CN45325 |
| Сертификат ССС: |
CCC_2018010304129268 |
| Сертификат CSA: |
CSA_1033838_LR056745 |
| Декларация о соответствии - CE: |
1SBD250807U1000 |
| Экологическая информация: |
1SBD250039E1000 |
| Сертификат ГОСТ: |
GOST_POCCFRME77B07175 |
| Инструкции и руководства: |
FPTC407691P0003 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SBD250807U1000 |
| Карта UL-листинга: |
UL_E319322 |
5. Technical UL/CSA
| General Use Rating UL/CSA: | (1000 V DC) 35 A (440 V DC) 100 A (600 V DC) 75 A |
6. Экологические нормы
| Температура окружающей среды: | Вблизи контактора при хранении -60 ... +80 °C Около контактора при работе на открытом воздухе (Uc) -40 ... +70 °C Около контактора при работе на открытом воздухе (0.85 - 1.1 Uc) -40 ... +55 °C |
| Устойчивость к воздействию климатических факторов: | acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II |
| Maксимально допустимая рабочая высота: | 3000 m |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
7. Technical
| Количество основных нормально разомкнутых контактов: | 3 |
| Количество основных нормально замкнутых контактов: | 0 |
| Количество вспомогательных НО контактов: | 1 |
| Количество вспомогательных НЗ контактов: | 1 |
| Номинальное рабочее напряжение: | Главная цепь 600 V |
| Номинальная частота (f): | Цепь питания 50 60 Hz |
| Условный тепловой ток на открытом воздухе (Ith): | согласно МЭК 60947-5-1, q=40°C 16 A согласно МЭК 60947-4-1, разомкнутые контакторы q=40°C 125 A |
| Номинальный рабочий ток, АС-15 (Ie): | (220 / 240 В) 4 A (24 / 127 В) 6 A (380 / 440 В) 3 A (500 В) 2 A (690 В) 2 A |
| Устройства защиты от короткого замыкания: | Вспомогательная цепь - плавкие предохранители типа gG 10 A плавкие предохранители типа gG 160 A |
| Максимальная частота переключения: | 300 циклов в час |
| Номинальный рабочий ток, DC-1 (Ie): | (110 V) 1-Pole, 40 °C 120 A (1000 V) 1-Pole, 40 °C 35 A (1000 V) 1-Pole, 55 °C 35 A (1000 V) 1 Pole, 70 °C 35 A (110 V) 1-Pole, 55 °C 100 A (110 V) 1-Pole, 70 °C 85 A (220 V) 1-Pole, 40 °C 120 A (220 V) 1-Pole, 55 °C 100 A (220 V) 1-Pole, 70 °C 85 A (440 V) 1-Pole, 40 °C 100 A (440 V) 1-Pole, 55 °C 100 A (440 V) 1-Pole, 70 °C 85 A (600 V) 1-Pole, 40 °C 75 A (600 V) 1-Pole, 55 °C 75 A (600 V) 1-Pole, 70 °C 75 A (72 V) 1-Pole, 40 °C 120 A (72 V) 1-Pole, 55 °C 100 A (72 V) 1-Pole, 70 °C 85 A |
| Номинальный рабочий ток, DC-3 (Ie): | (110 V) 1-Pole, 40 °C 120 A (110 V) 1-Pole, 55 °C 100 A (220 V) 1-Pole, 40 °C 100 A (220 V) 1-Pole, 55 °C 100 A (440 V) 1-Pole, 40 °C 85 A (440 V) 1-Pole, 55 °C 85 A (72 V) 1-Pole, 40 °C 120 A (72 V) 1-Pole, 55 °C 100 A |
| Номинальный рабочий ток, DC-5 (Ie): | (110 V) 1-Pole, 40 °C 85 A (110 V) 1-Pole, 55 °C 85 A (220 V) 1-Pole, 40 °C 85 A (220 V) 1-Pole, 55 °C 85 A (440 V) 1-Pole, 40 °C 35 A (440 V) 1-Pole, 55 °C 35 A (72 V) 1-Pole, 40 °C 85 A (72 V) 1-Pole, 55 °C 85 A |
| Номинальный рабочий ток, DC-13 (Ie): | (125 V) 0.55 / 69 A (24 V) 6 / 144 A (250 V) 0.3 / 75 A (48 V) 2.8 / 134 A (72 V) 1 / 72 A |
| Номинальное напряжение изоляции (Ui): | согласно стандарту UL/CSA 600 V согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 1000 V согласно стандартам МЭК 60947-5-1 и VDE 0110 (Гр. C) 690 V |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | 8 kV |
| Механическая износостойкость: | 5 миллион |
| Максимальная механическая частота переключения: | 3600 циклов в час |
| Номинальное напряжение цепи управления (Uc): | Uc работа на пост. токе 250 V |
| Потребление катушки: | Удержание при максимальном номинальном напряжении цепи управления DC 4 W Срабатывание при максимальном номинальном напряжении цепи управления DC 200 W Средний параметр удержания в нагретом состоянии 4 W Среднее значение на втягивании в холодном состоянии 200 W |
| Время срабатывания: | Между отключением питания катушки и замыканием НЗ контакта 8 ... 18 ms Между отключением питания катушки и размыканием НО контакта 5 ... 15 ms Между отключением питания катушки и размыканием НЗ контакта 10 ... 27 ms Между отключением питания катушки и замыканием НО контакта 30 ... 30 ms |
| Сечение подключаемого кабеля-главная цепь: | Гибкий с концевой разделкой кабеля 6 ... 16 m² Жесткий кабель 6 ... 25 m² |
| Сечение подключаемого кабеля-вспомогательная цепь: | Гибкий с концевой разделкой кабеля 0.75 ... 2.5 mm² Жесткий кабель 1 ... 4 m² |
| Степень защиты: | согласно МЭК 60529, МЭК 60947-1, ЕН 60529 вспомогательные клеммы IP20 |
| Клеммы (доставляются в разомкнутом положении) Главные полюсы: | M 6 (+, -) pozidriv 2 screws with 1x (13 x 10 mm) connector |
| Тип клемм: | Клеммы с винтовым зажимом |
8. Размеры
| Чистая ширина изделия: | 94 mm |
| Чистая толщина изделия: | 108 mm |
| Чистая высота изделия: | 132 mm |
| Чистый вес изделия: | 1.3 kg |
9. Popular Downloads
| Технические данные: |
1SBC100122C0202_Ch02 |
| Инструкции и руководства: |
FPTC407691P0003 |
10. Информация о заказе
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85364900 |
