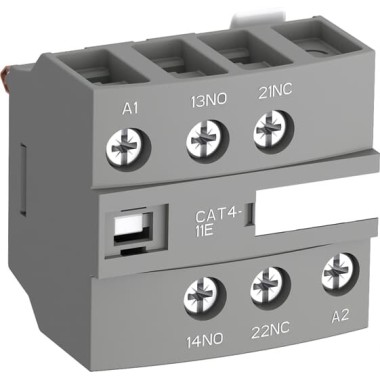

1SBN010151R1011 Блок контактный дополнительный CAT4-11E с клеммами катушки управления для контакторов AF26…AF96..-30-00 и AF09…AF38..-22-00
На складе
цена последней отгрузки со склада:
1 789 ₽
В Т.Ч. НДС (20%)
✅ Нашли дешевле? Сделаем скидку от цены конкурента!
✅ Гарантия 12 месяцев на все категории товара!
✅ Рассрочка платежа 30 календарных дней
✅ Возможна постоплата!
E-mail для запросов: zakaz@pr4u-festo.ru
Получите расчет стоимости всего проекта, отправив запрос со списком оборудования:
Получить расчетУточните актуальную цену и наличие оборудования 1SBN010151R1011 Блок контактный дополнительный CAT4-11E с клеммами катушки управления для контакторов AF26…AF96..-30-00 и AF09…AF38..-22-00 у менеджера прямо сейчас:
Поставки оборудования из США, Европы и Китая
Склад с более чем 30000 позиций в наличии
Сбор и отправка заказов по всей РФ
Наличие на складах
Центральный склад (Москва, 3-я Хорошёвская улица, 18к1)
В наличии
График работы: Пн.- Пт. с 10:00 до 18:00, Сб.-Вс. выходной
Удаленный склад
Много
Транзит
Много
1SBN010151R1011 Блок контактный дополнительный CAT4-11E с клеммами катушки управления для контакторов AF26…AF96..-30-00 и AF09…AF38..-22-00
1. Общая информация
| Тип расширенного изделия: | CAT4-11E |
| Идентификационный номер изделия: | 1SBN010151R1011 |
| Европейский товарный код (EAN): | 3471523130067 |
| Описание в каталоге: | CAT4-11E Auxiliary Contact / Coil Terminal Block |
| Длинное описание: | The auxiliary contact blocks are used for the operation of auxiliary circuits and control circuits for standard industrial environments. Types of auxiliary contact blocks for front mounting: • CA4 1 or 4-pole block, with instantaneous N.O., N.C. contacts • CC4 1-pole block, with N.O. leading contact or N.C. lagging contact • CAT4 2-pole block, with instantaneous N.O. + N.C. contacts and A1 / A2 coil terminal connection on front face. Select the 4-pole auxiliary contact blocks CA4-..E, CA4-..M, CA4-..U or CA4-..N type, according to the contactor or contactor relay type for compliance with the standard requirements (see "Terminal marking and positioning"). Types of auxiliary contact blocks for side mounting: • CAL4 2-pole block, with instantaneous N.O. + N.C. contacts. For clipping onto the right- and/or left-hand side of the contactors. The auxiliary contact blocks are equipped with screw type connecting terminals delivered open, protected against accidental direct contact and bear the corresponding function marking. |
2. Информация о заказе
| E-Number (Sweden): | 3211430 |
| Европейский товарный код (EAN): | 3471523130067 |
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85389099 |
3. Размеры
| Чистая ширина изделия: | 45 mm |
| Чистая высота изделия: | 43 mm |
| Чистая толщина изделия: | 31.6 mm |
| Чистый вес изделия: | 0.04 kg |
4. Информация о контейнере
| Package Level 1 Units: | box 1 штука |
| Ширина пакета уровня 1: | 46 mm |
| Package Level 1 Height: | 46 mm |
| Package Level 1 Depth / Length: | 46 mm |
| Package Level 1 Gross Weight: | 0.04 kg |
| Package Level 1 EAN: | 3471523130067 |
| Package Level 2 Units: | box 192 штука |
| Package Level 2 Gross Weight: | 7.68 kg |
| Package Level 3 Units: | 4608 штука |
5. Экологические нормы
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
6. Technical UL/CSA
| Tightening Torque UL/CSA: | Вспомогательная цепь 11 IA Цепь управления 11 IA |
7. Дополнительная информация
| Сечение подключаемого кабеля-вспомогательная цепь: | Гибкий с зажимом 1/2x 0.75 ... 2.5 Гибкий с изолированным зажимом 2x 0.75 ... 1.5 Гибкий с изолированным зажимом 1x 0.75 ... 2.5 Жесткий 1/2x 1 ... 2.5 m² |
| Сечение подключаемого кабеля-схема управления: | Гибкий с зажимом 1/2x 0.75 ... 2.5 m² Гибкий с изолированным зажимом 1x 0.75 ... 2.5 m² Гибкий с изолированным зажимом 2x 0.75 ... 1.5 m² Жесткий 1/2x 1 ... 2.5 m² |
| Условный тепловой ток на открытом воздухе (Ith): | согласно МЭК 60947-5-1, q=40°C 16 A |
| Максимальная частота переключения: | AC-15 1200 циклов в час DC-13 900 циклов в час |
| Максимальная механическая частота переключения: | 3600 циклов в час |
| Описание среды: | CAT4-11.. Auxiliary Contact / Coil Terminal Block is used for the operation of auxiliary circuits and control circuits for standard industrial environments. CAT4-11 includes a 2-pole block, with 1 N.O. and 1 N.C. instantaneous contacts and a A1/A2 coil terminal. The auxiliary contact block is equipped with IP20 screw type connecting terminals. The difference between CAT4-..M, CAT4-..E or CAT4-..U type, comes from the marking, to match any kind of terminal marking on AF and NF (see "Terminal marking and positioning" data in the catalogue). |
| Установленные вспомогательные контакты: | 1 НО контакт, 1 НЗ контакт |
| Тип монтажа: | Front mounting |
| Количество вспомогательных НЗ контактов: | 1 |
| Количество вспомогательных НО контактов: | 1 |
| Заказать несколько: | 1 штука |
| Основной тип изделия: | Accessories for Block Contactors |
| Название изделия: | Auxiliary Contact and Coil Terminal Block |
| Номинальная частота (f): | Контакт цепи управления 50 / 60 Hz |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | 6 kV |
| Номинальное напряжение изоляции (Ui): | согласно стандарту UL/CSA 600 V согласно стандартам МЭК 60947-5-1 и VDE 0110 (Гр. C) 690 V |
| Номинальный рабочий ток, АС-15 (Ie): | (220 / 240 В) 4 A (24 / 127 В) 6 A (500 В) 2 A (690 В) 2 A (400 / 440 V) 3 A |
| Номинальный рабочий ток, DC-13 (Ie): | (125 V) 0.55 A / 69 W (24 V) 6 A / 144 W (250 V) 0.27 A / 68 W (48 V) 2.8 A / 134 W (72 V) 1 A / 72 W (110 V) 0.55 A / 60 W (220 V) 0.27 A / 60 W (400 V) 0.15 A / 60 W (500 V) 0.13 A / 65 W (600 V) 0.1 A / 60 W |
| Номинальное рабочее напряжение: | Контакт цепи управления 24 ... 690 V |
| Номинальный кратковременно выдерживаемый ток (Icw): | для 0, 1 с 140 A для 1, 0 с 100 A |
| Правила ограничения содержания вредных веществ RoHS данные: | 20171115 |
| Подходит для: | AF09 AF16 AF26 AF30 AF38 AF40 AF52 AF65 |
| Тип клемм: | Клеммы с винтовым зажимом |
| Крутящие моменты затяжки: | Вспомогательная цепь 1.2 N·m Цепь управления 1.2 N·m |
| Длина зачистки провода: | Вспомогательная цепь 10 mm Цепь управления 10 mm |
8. Сертификаты и декларации (номер документа)
| Сертификат ABS: |
ABS_15-GE1349500-PDA_90682247 |
| Сертификат BV: |
BV_2634H24900B0 |
| Сертификат СВ: |
CB_SE-76635M1 |
| Сертификат ССС: |
CCC_2013010304651497 |
| Сертификат cUL: |
UL_20180227_E252354_3_1 |
| Декларация о соответствии - CE: |
1SBD250007U1000 |
| Сертификат DNV: |
DNV-GL_TAE00001BV-3 |
| DNV GL Certificate: |
DNV-GL_TAE00001BV-3 |
| EAC Certificate: |
EAC_RU C-FR ME77 B03391 |
| Экологическая информация: |
1SBD250144E1000 |
| Сертификат GL: |
DNV-GL_TAE00001BV-3 |
| Сертификат ГОСТ: |
GOST_POCCFR.ME77.B07175.pdf |
| Инструкции и руководства: |
1SBC101041M6801 |
| Сертификат LR: |
LRS_1300087E1 |
| Сертификат RINA: |
RINA_ELE084013XG |
| Сертификат RMRS: |
RMRS_1802703280 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SBD250007U1000 |
| Сертификат UL: |
UL_20091128-E252354-3-1 |
| Карта UL-листинга: |
UL_E252354 |
9. Классификации
| ETIM 4: | EC002498 - Accessories for low-voltage switch technology |
| ETIM 5: | EC002498 - Accessories for low-voltage switch technology |
| ETIM 6: | EC000041 - Auxiliary contact block |
| ETIM 7: | EC000041 - Auxiliary contact block |
| Код классификации объекта: | K |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39121500 |
| WEEE Category: | 5. Small Equipment (No External Dimension More Than 50 cm) |
