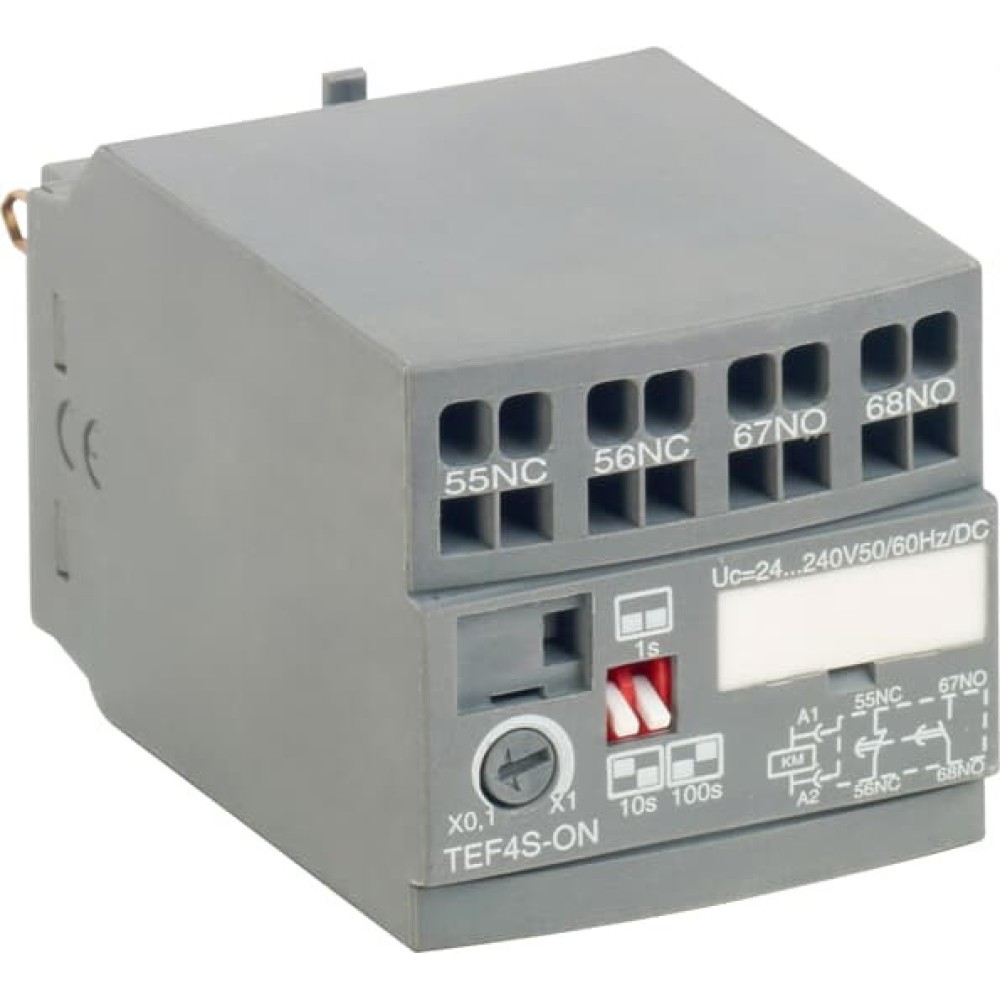

1SBN020113R1000 Приставка времени электронная TEF4S-ON с пружинными клеммами для AF09-AF38…K и NF…K (задержка на включение 0.1…100с)
1. Общая информация
| Тип расширенного изделия: | TEF4S-ON |
| Идентификационный номер изделия: | 1SBN020113R1000 |
| Европейский товарный код (EAN): | 3471523130647 |
| Описание в каталоге: | TEF4S-ON Frontal Electronic Timer |
| Длинное описание: | TEF4 frontal electronic timers are used for realizing timing function and are available in ON-delay and OFF-delay versions. Compact solution in cabinet compared to separate timers TEF4 electronic timers are front-mounted and locked on AF contactors or NF contactor relays. A mechanical indicator allows to show the state of the contactor. Safe and cost-reduced wiring. TEF4 electronic timers are supplied by a direct plug-in parallel connection to the coil terminals A1 - A2 of the contactor or contactor relay. A varistor is integrated on the timer to offer a built-in protection against surges in the contactor coil. Available for a wide control voltage range 24...240 V AC/DC TEF4-ON or TEF4-OFF allow time-delayed functions up to 100 s in 3 distinct time ranges, independently of the control system. The time delay ranges are selected by a switch and the time delay can be adjusted by means of a rotary switch. The timing function is activated by closing or opening the device on which the timer is mounted. The OFF-delay version operates without additional control supply. |
2. Информация о заказе
| Европейский товарный код (EAN): | 3471523130647 |
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85389091 |
3. Размеры
| Чистая ширина изделия: | 43 mm |
| Чистая высота изделия: | 41.3 mm |
| Чистая толщина изделия: | 67.7 mm |
| Чистый вес изделия: | 0.065 kg |
4. Информация о контейнере
| Package Level 1 Units: | box 1 штука |
| Ширина пакета уровня 1: | 82 mm |
| Package Level 1 Height: | 51 mm |
| Package Level 1 Depth / Length: | 56 mm |
| Package Level 1 Gross Weight: | 0.065 kg |
| Package Level 1 EAN: | 3471523130647 |
| Package Level 2 Units: | box 80 штука |
| Ширина пакета уровня 2: | 254 mm |
| Package Level 2 Height: | 200 mm |
| Package Level 2 Depth / Length: | 319 mm |
| Package Level 2 Gross Weight: | 5.2 kg |
5. Экологические нормы
| Температура окружающей среды: | Вблизи контактора при хранении -40 ... +80 °C Около контактора при работе на открытом воздухе -25 ... +70 °C |
| Maксимально допустимая рабочая высота: | 2000 m |
| Вибропрочность согласно МЭК 60068-2-6: | 5 ... 300 Hz 3 g Closed position / 2 g Open position |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
6. Дополнительная информация
| Устойчивость к воздействию климатических факторов: | Category B according to IEC 60947-1 Annex Q |
| Условный тепловой ток на открытом воздухе (Ith): | согласно МЭК 60947-5-1, q=40°C 5 A |
| Степень защиты: | согласно МЭК 60529, МЭК 60947-1, ЕН 60529 вспомогательные клеммы IP20 |
| Максимальная частота переключения: | AC-15 1200 циклов в час DC-13 900 циклов в час |
| Максимальная механическая частота переключения: | 3600 циклов в час |
| Описание среды: | TEF4S-ON Frontal Electronic Timer is used for realizing timing function. The letter S means that the auxiliary contact block is equipped with spring type connecting. TEF4S electronic timers are front-mounted and locked on AF contactors or NF contactor relays. A mechanical indicator allows to show the state of the contactor. TEF4S electronic timers are supplied by a direct plug-in parallel connection to the coil terminals A1 - A2 of the contactor or contactor relay. A varistor is integrated on the timer to offer a built-in protection against surges in the contactor coil. The TEF4S is available for a wide control voltage range 24...240 V AC/DC. TEF4S allow time-delayed functions up to 100 s in 3 distinct time ranges, independently of the control system. The time delay ranges are selected by a switch and the time delay can be adjusted by means of a rotary switch. The timing function of TEF4S-ON is activated by closing the device on which the timer is mounted. |
| Монтажное положение: | Mounting positions 1, 1 +/- 30°, 2, 3, 4, 5 |
| Количество вспомогательных контактов CO (однополюсный переключатель на два направления): | 0 |
| Количество вспомогательных НЗ контактов: | 1 |
| Количество вспомогательных НО контактов: | 1 |
| Заказать несколько: | 1 штука |
| Основной тип изделия: | Accessories for Block Contactors |
| Название изделия: | Electronic Timer |
| Номинальная частота (f): | Контакт цепи управления 50 / 60 Hz |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | 4 kV |
| Номинальное напряжение изоляции (Ui): | согласно стандарту UL/CSA 300 V согласно стандартам МЭК 60947-5-1 и VDE 0110 (Гр. C) 400 V |
| Номинальный рабочий ток, АС-15 (Ie): | (220 / 240 В) 1.5 A (24 / 127 В) 3 A |
| Номинальный рабочий ток, DC-13 (Ie): | (24 V) 1 A / 24 W |
| Номинальный кратковременно выдерживаемый ток (Icw): | для 0, 1 с 8 A для 1, 0 с 8 A |
| Правила ограничения содержания вредных веществ RoHS данные: | 20171115 |
| Диапазон настройки: | 0.1 ... 100 секунда(ы) |
| Подходит для: | AF09 AF12 AF16 AF26 AF30 AF38 AF40 AF52 AF65 AF80 AF96 NF |
| Тип клемм: | Клеммы с пружинным зажимом |
| Тип таймерного реле: | ON-Delay |
7. Сертификаты и декларации (номер документа)
| Сертификат СВ: |
CB_CN_24746 |
| Сертификат ССС: |
CCC_2012010303572179 |
| Декларация о соответствии - CE: |
1SBD250008U1000 |
| Экологическая информация: |
1SBD250193E1000 |
| Инструкции и руководства: |
1SBC101026M6801 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SBD250008U1000 |
| Сертификат UL: |
UL_20120717_E252354 |
| Карта UL-листинга: |
UL_E252354 |
8. Классификации
| ETIM 4: | EC002498 - Accessories for low-voltage switch technology |
| ETIM 5: | EC002498 - Accessories for low-voltage switch technology |
| ETIM 6: | EC002060 - Timer block |
| ETIM 7: | EC002060 - Timer block |
| Код классификации объекта: | K |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39121500 |
| WEEE Category: | 5. Small Equipment (No External Dimension More Than 50 cm) |
