Парт-номер: 1SCA022563R0330

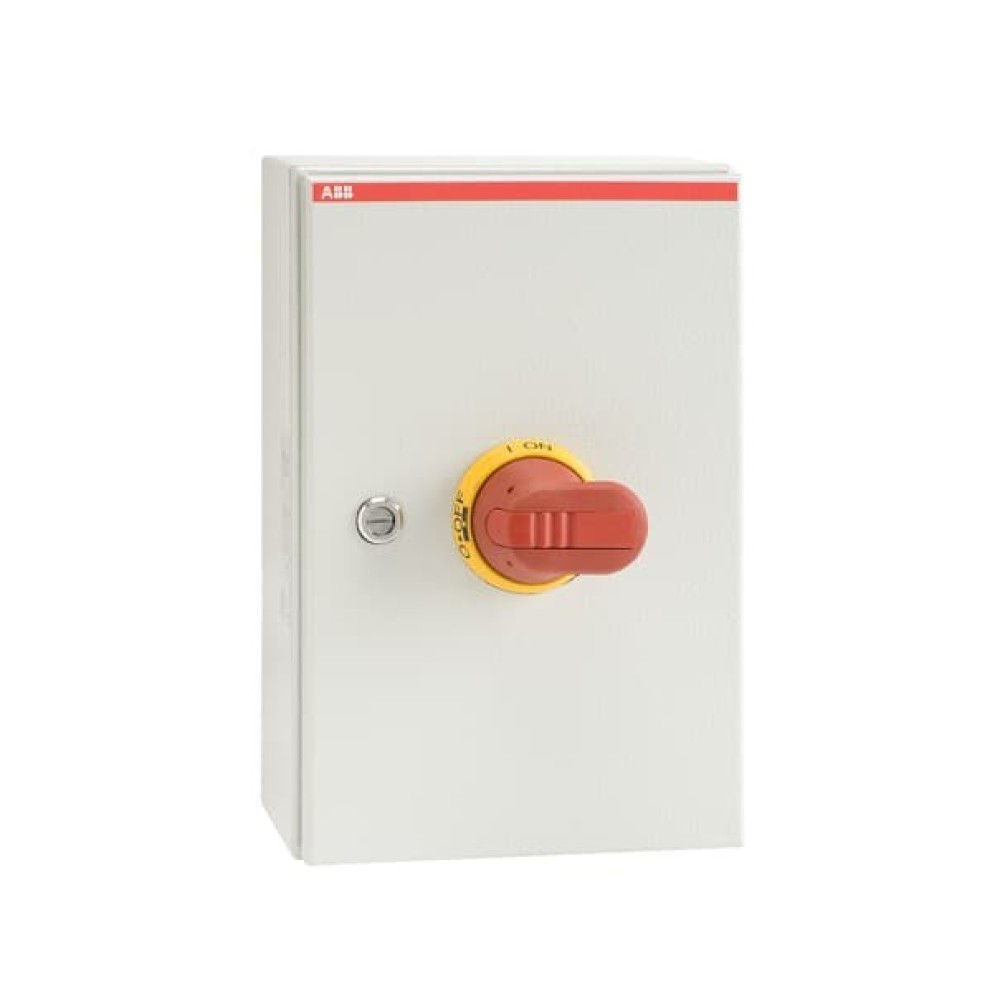

1SCA022563R0330 Рубильник в боксе OTL125BA3U до 125А(АС23А) 3х-полюсный, желто-красная ручка, нет фланца
На складе
цена последней отгрузки со склада:
51 861 ₽
В Т.Ч. НДС (20%)
E-mail для запросов: zakaz@pr4u-festo.ru
Получите расчет стоимости всего проекта, отправив запрос со списком оборудования:
Получить расчетУточните актуальную цену и наличие оборудования 1SCA022563R0330 Рубильник в боксе OTL125BA3U до 125А(АС23А) 3х-полюсный, желто-красная ручка, нет фланца у менеджера прямо сейчас:
1SCA022563R0330 Рубильник в боксе OTL125BA3U до 125А(АС23А) 3х-полюсный, желто-красная ручка, нет фланца
| Тип расширенного изделия: | OTL125BA3U |
| Идентификационный номер изделия: | 1SCA022563R0330 |
| Европейский товарный код (EAN): | 6417019180830 |
| Описание в каталоге: | OTL125BA3U Enclosed Switch Disconnector |
| Длинное описание: | The encloser of the OTL series is made of rigid alu-zinc coated steel with polyester powder coating. The enclosure has a hinged door, with door lock. The cover is interlocked, and can not be opened when switch is on. The interlock function can be defeated for thermographing. Suitable for outdoor use with respect to exposure to Ultraviolet Light, Water exposure and Immersion in accordance with UL746C. Cable entries to be drilled. Neutral and PE terminal included. |
| Технические данные: |
1SCC340015C0201 |
| Инструкции и руководства: |
1SCC340006M0013 |
| Механические чертежи: |
OTLK302013PBL.stp |
| Чистая ширина изделия: | 200 mm |
| Чистая высота изделия: | 300 mm |
| Чистая толщина изделия: | 135 mm |
| Чистый вес изделия: | 3.2 kg |
| Номинальный рабочий ток, АС-21А (Ie): | (500 В) 125 A (380...415 В) 125 A (690 В) 125 A |
| Номинальный рабочий ток, АС-22А (Ie): | (380 ... 415 В) 125 A (690 В) 125 A |
| Номинальный рабочий ток, АС-23А (Ie): | (380 ... 415 В) 90 A (690 В) 50 A |
| Номинальная рабочая мощность, AC-23A (Pe): | (380 ... 415 V) 45 kW (500 В) 45 kW (690 В) 45 kW |
| Условный тепловой ток (Ithe): | В закрытом исполнении 125 A |
| Номинальное напряжение изоляции (Ui): | acc. to IEC/EN 60664-1 750 V |
| Номинальное рабочее напряжение: | Главная цепь 750 V |
| Rated Short-Circuit Making Capacity (Icm): | (690 В AC) 3.6 kA |
| Номинальный кратковременно выдерживаемый ток (Icw): | для 1, 0 с 2.5 kA |
| Потери мощности: | at Rated Operating Conditions per Pole 6.3 W |
| Степень загрязнения: | степень загрязнения 3 |
| Handle Color: | Red / Yellow |
| Тип рукоятки: | Pistol handle |
| Положение клемм линии L: | Ввод сверху - вывод снизу |
| Стандарты: | IEC 60947-1, -3 |
| Количество полюсов: | 3 |
| Сечение подключаемого кабеля-главная цепь: | Screw Clamp 10…70 mm² Screw Clamp / PE Terminal 2pcs, 10…70 mm² |
| Положение кабельного ввода: | Up/Down |
| Выводов кабеля на одну сторону: | Blank / Blank |
| Степень защиты: | согласно МЭК 60529 IP65 |
| Материал корпуса: | Steel sheet |
| Maximum Mounted Auxiliary Contacts: | 1 НО контакт, 2 НЗ контакт |
| Положение клемм нейтрали N: | Ввод сверху - вывод снизу |
| Положение клемм защитной линии РЕ: | Ввод сверху - вывод снизу |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
| Декларация о соответствии - CE: |
1SCC340005D2704 |
| Инструкции и руководства: |
1SCC340006M0013 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SCC340034D0203 |
| Package Level 1 Units: | 1 штука |
| Ширина пакета уровня 1: | 212 mm |
| Package Level 1 Depth / Length: | 313 mm |
| Package Level 1 Height: | 191 mm |
| Package Level 1 Gross Weight: | 3.4 kg |
| Package Level 1 EAN: | 6417019180830 |
| Код классификации объекта: | Q |
| ETIM 5: | EC000216 - Switch disconnector |
| ETIM 6: | EC000216 - Switch disconnector |
| ETIM 7: | EC000216 - Switch disconnector |
| WEEE Category: | 5. Small Equipment (No External Dimension More Than 50 cm) |
