Парт-номер: 1SCA105051R1001

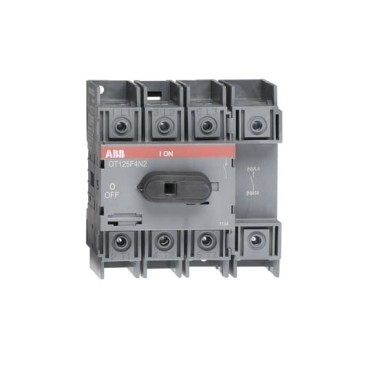

1SCA105051R1001 Рубильник OT125F4N2
На складе
цена последней отгрузки со склада:
12 228 ₽
В Т.Ч. НДС (20%)
E-mail для запросов: zakaz@pr4u-festo.ru
Получите расчет стоимости всего проекта, отправив запрос со списком оборудования:
Получить расчетУточните актуальную цену и наличие оборудования 1SCA105051R1001 Рубильник OT125F4N2 у менеджера прямо сейчас:

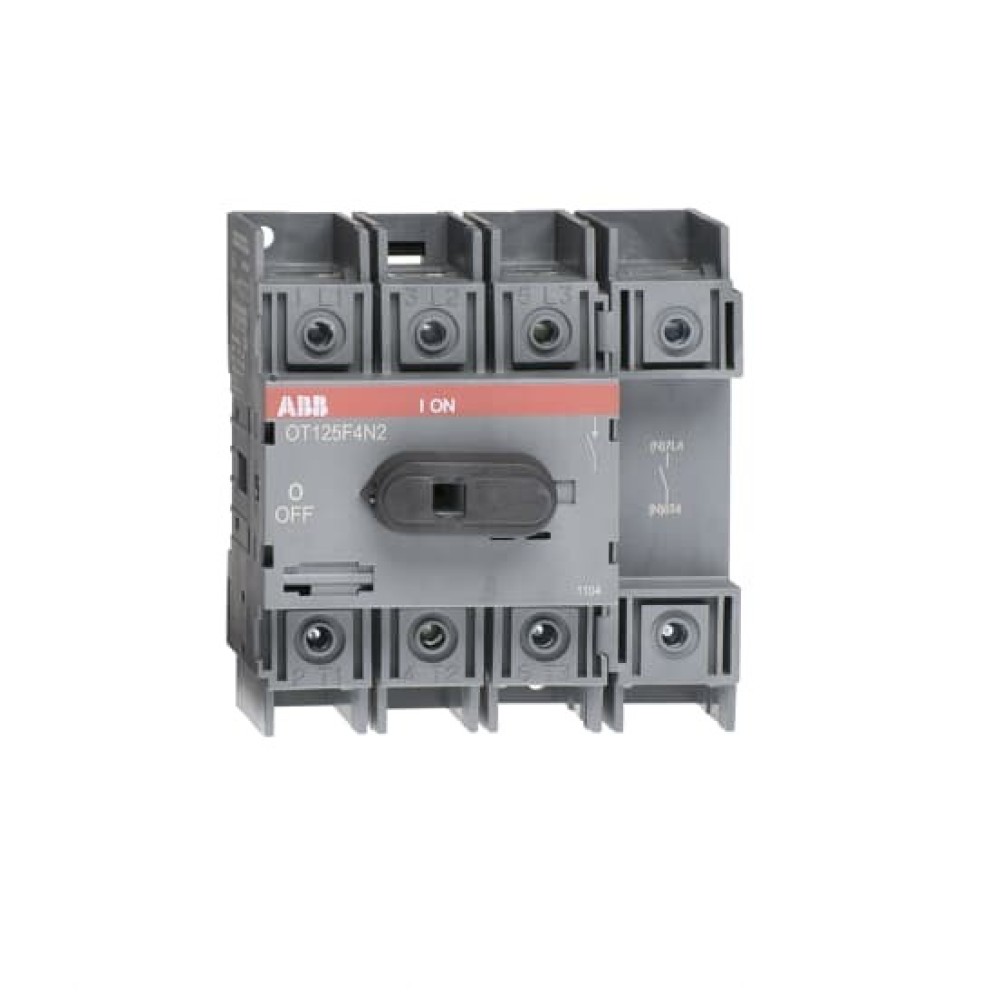

1SCA105051R1001 Рубильник OT125F4N2
| Тип расширенного изделия: | OT125F4N2 |
| Идентификационный номер изделия: | 1SCA105051R1001 |
| Европейский товарный код (EAN): | 6417019391816 |
| Описание в каталоге: | OT125F4N2 SWITCH-DISCONNECTOR |
| Длинное описание: | 4-pole, front operated, base mounted, DIN-rail mountable switch-diconnector / non-fusible diconnect switch with front protected clamp terminals, handle and shaft are not included |
| Технические данные: |
1SCC301020C0201 |
| Инструкции и руководства: |
1SCC301058M0008 |
| Механические чертежи: |
1SCC301468F0001 1SCC301467F0001 OT100-125F4N2.stp OT100-125F4N2.igs |
| Чистая ширина изделия: | 96.5 mm |
| Чистая высота изделия: | 100 mm |
| Чистая толщина изделия: | 74 mm |
| Чистый вес изделия: | 0.49 kg |
| Номинальный рабочий ток, АС-21А (Ie): | (380...415 В) 125 A (500 В) 125 A (690 В) 125 A |
| Номинальный рабочий ток, АС-22А (Ie): | (380 ... 415 В) 125 A (500 В) 125 A (690 В) 125 A |
| Номинальный рабочий ток, АС-23А (Ie): | (380 ... 415 В) 90 A (500 В) 70 A (690 В) 50 A |
| Номинальная рабочая мощность, AC-23A (Pe): | (220...240 В) 22 kW (400...415 В) 45 kW (500 В) 45 kW (690 В) 45 kW |
| Условный тепловой ток на открытом воздухе (Ith): | q = 40 °C 125 A |
| Условный тепловой ток (Ithe): | В закрытом исполнении 125 A |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | 8 kV |
| Номинальное напряжение изоляции (Ui): | acc. to IEC/EN 60664-1 750 V |
| Номинальное рабочее напряжение: | Главная цепь 750 V |
| Rated Short-Circuit Making Capacity (Icm): | (690 В) 3.6 kA |
| Номинальный кратковременно выдерживаемый ток (Icw): | для 1, 0 с 2.5 kA |
| Потери мощности: | at Rated Operating Conditions per Pole 6.3 W |
| Степень загрязнения: | степень загрязнения 3 |
| Тип рукоятки: | Knob Handle and shaft not included |
| Fourth Pole Position: | Right Side |
| Fourth Pole Type: | Switched - Simultaneous Function |
| Механизм управления: | Mechanism on Top of the Switch |
| Distance Between Phases: | Standard |
| Положение клемм линии L: | Ввод сверху - вывод снизу Bottom In - Top Out |
| Рабочий режим: | Front operated |
| Стандарты: | IEC 60947-3 |
| Специальные функции: | No |
| Тип монтажа: | Base mounting |
| Количество полюсов: | 4 |
| Сечение кабеля: | Cu 10...70 mm² |
| Степень защиты: | Front IP20 |
| Тип клемм: | Клеммы с винтовым зажимом |
| Крутящие моменты затяжки: | согласно МЭК 60947-1 6 N·m |
| Механическая износостойкость: | 20000 |
| Maximum Operating Voltage UL/CSA: | 600 V |
| Номинальная мощность в л.с.: | согласно стандарту UL 200V 25 Hp согласно стандарту UL 480V 50 Hp согласно стандарту UL 240V 30 Hp согласно стандарту UL 208V 25 Hp согласно стандарту UL 600V 50 Hp |
| Номинальный ток UL: | 100 A |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
| Экологическая информация: |
1SCC301183D0201 |
| Декларация о соответствии - CE: |
1SCC301168D2702 |
| Экологическая информация: |
1SCC301183D0201 |
| Инструкции и руководства: |
1SCC301058M0008 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SCC301183D0202 |
| Package Level 1 Units: | 1 штука |
| Ширина пакета уровня 1: | 86 mm |
| Package Level 1 Depth / Length: | 112 mm |
| Package Level 1 Height: | 109 mm |
| Package Level 1 Gross Weight: | 0.52 kg |
| Package Level 1 EAN: | 6417019391816 |
| Код классификации объекта: | Q |
| ETIM 5: | EC000216 - Switch disconnector |
| ETIM 6: | EC000216 - Switch disconnector |
| ETIM 7: | EC000216 - Switch disconnector |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39122233 |
| WEEE Category: | 5. Small Equipment (No External Dimension More Than 50 cm) |
| E-Number (Sweden): | 3171074 |
