Парт-номер: 1SCA120509R1001

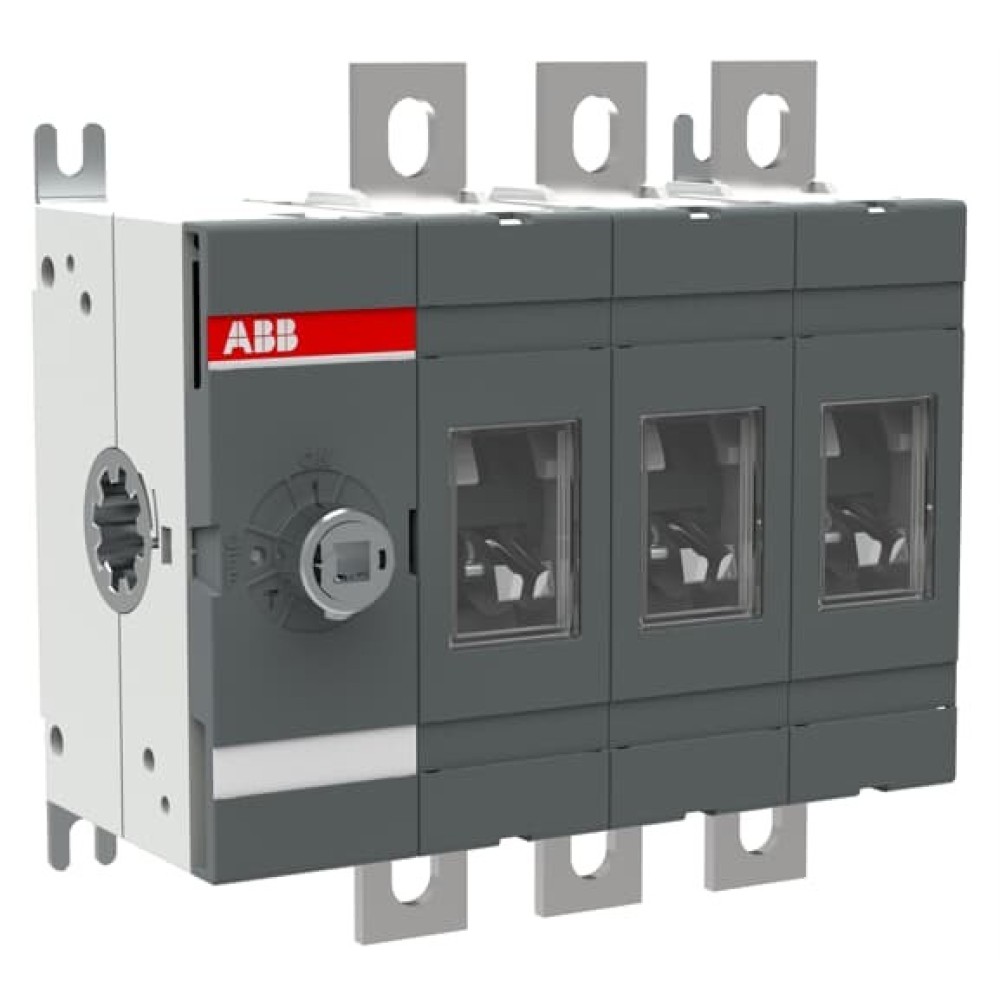

1SCA120509R1001 Рубильник OT160EV03
На складе
цена последней отгрузки со склада:
18 897 ₽
В Т.Ч. НДС (20%)
E-mail для запросов: zakaz@pr4u-festo.ru
Получите расчет стоимости всего проекта, отправив запрос со списком оборудования:
Получить расчетУточните актуальную цену и наличие оборудования 1SCA120509R1001 Рубильник OT160EV03 у менеджера прямо сейчас:
1SCA120509R1001 Рубильник OT160EV03
| Тип расширенного изделия: | OT160EV03 |
| Идентификационный номер изделия: | 1SCA120509R1001 |
| Европейский товарный код (EAN): | 6417019518497 |
| Описание в каталоге: | OT160EV03 SWITCH-DISCONNECTOR |
| Длинное описание: | OT switch-disconnectors are suitable for a wide range of demanding applications such as machinery, power distribution, switchboards and motor control center installations. These devices are globaly available and comply with all relevant standards. The complete OT range is available from 16A to 4000A for IEC and 16A to 2000A for UL market. Thanks to their modular structure from 160A and upward, they also help to create purpose-built solutions with the right pole configuration and can be equipped with direct mount handles or side-operated. The smart design eliminates also the need of major customization for busbar connections which saves costs. The switches can be found in both manual and motorized applications. The complete range also include a comprehensive range of inbuilt safety features and offers snap-on accessories that saves installation time and costs. |
| Технические данные: |
1SCC301020C0201 |
| Инструкции и руководства: |
1SCC301031M0220 |
| Механические чертежи: |
1SCC307633F0001 1SCC307632F0001 OT200-250E03.stp OT200-250E03.igs |
| Чистая ширина изделия: | 150 mm |
| Чистая высота изделия: | 145.5 mm |
| Чистая толщина изделия: | 82.5 mm |
| Чистый вес изделия: | 1.3 kg |
| Номинальный рабочий ток, АС-21А (Ie): | (380...415 В) 200 A (500 В) 200 A (690 В) 200 A (1000 V) 200 A |
| Номинальный рабочий ток, АС-22А (Ie): | (380 ... 415 В) 200 A (500 В) 200 A (690 В) 160 A |
| Номинальный рабочий ток, АС-23А (Ie): | (380 ... 415 В) 160 A (500 В) 160 A (690 В) 160 A |
| Номинальная рабочая мощность, AC-23A (Pe): | (220...240 В) 48 kW (400...415 В) 88 kW (500 В) 112 kW (690 В) 144 kW |
| Условный тепловой ток на открытом воздухе (Ith): | q = 40 °C 200 A |
| Условный тепловой ток (Ithe): | В закрытом исполнении 160 A |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | 12 kV |
| Номинальное напряжение изоляции (Ui): | acc. to IEC/EN 60664-1 1000 V |
| Номинальное рабочее напряжение: | Главная цепь 1000 V |
| Rated Short-Circuit Making Capacity (Icm): | (690 В) 30 kA |
| Номинальный кратковременно выдерживаемый ток (Icw): | для 1, 0 с 8 kA |
| Потери мощности: | at Rated Operating Conditions per Pole 3.2 W |
| Степень загрязнения: | степень загрязнения 3 |
| Тип рукоятки: | Handle and shaft not included |
| Механизм управления: | Mechanism at the End of the Switch 03 (Left Side) |
| Distance Between Phases: | Standard |
| Положение клемм линии L: | Ввод сверху - вывод снизу Bottom In - Top Out |
| Рабочий режим: | Front operated |
| Стандарты: | IEC 60947-3 |
| Специальные функции: | No |
| Тип монтажа: | Base mounting |
| Количество полюсов: | 3 |
| Степень защиты: | Front IP00 |
| Тип клемм: | Лепестковые выводы |
| Крутящие моменты затяжки: | согласно МЭК 60947-1 15…22 N·m |
| Механическая износостойкость: | 20000 |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
| Экологическая информация: |
1SCC301149D0202 |
| Декларация о соответствии - CE: |
1SCC301131D2705 |
| DNV GL Certificate: |
1SCC301174D0204 |
| Экологическая информация: |
1SCC301149D0202 |
| Инструкции и руководства: |
1SCC301031M0220 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SCC301149D0203 |
| Package Level 1 Units: | 1 штука |
| Ширина пакета уровня 1: | 170 mm 6.7 in |
| Package Level 1 Depth / Length: | 190 mm 7.5 in |
| Package Level 1 Height: | 145 mm 5.7 in |
| Package Level 1 Gross Weight: | 1.4 kg 3.2 lb |
| Package Level 1 EAN: | 6417019518497 |
| Код классификации объекта: | Q |
| ETIM 5: | EC000216 - Switch disconnector |
| ETIM 6: | EC000216 - Switch disconnector |
| ETIM 7: | EC000216 - Switch disconnector |
| WEEE Category: | 5. Small Equipment (No External Dimension More Than 50 cm) |
