Парт-номер: 1SCA138215R1001

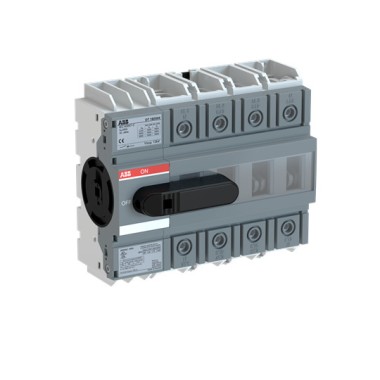

1SCA138215R1001 Рубильник OT160G04K
На складе
цена последней отгрузки со склада:
16 153 ₽
В Т.Ч. НДС (20%)
E-mail для запросов: zakaz@pr4u-festo.ru
Получите расчет стоимости всего проекта, отправив запрос со списком оборудования:
Получить расчетУточните актуальную цену и наличие оборудования 1SCA138215R1001 Рубильник OT160G04K у менеджера прямо сейчас:
1SCA138215R1001 Рубильник OT160G04K
| Тип расширенного изделия: | OT160G04K |
| Идентификационный номер изделия: | 1SCA138215R1001 |
| Европейский товарный код (EAN): | 6417019666259 |
| Описание в каталоге: | OT160G04K SWITCH-DISCONNECTOR |
| Длинное описание: | 4-pole, front operated, base mounted switch-diconnector with protected clamp terminals and with black direct mount handle |
| Технические данные: |
1SCC301018B0201 |
| Инструкции и руководства: |
1SCC301089M0204 |
| Чистая ширина изделия: | 150 mm |
| Чистая высота изделия: | 130 mm |
| Чистая толщина изделия: | 73 mm |
| Чистый вес изделия: | 1 kg |
| Номинальный рабочий ток, АС-21А (Ie): | (380...415 В) 160 A (500 В) 160 A (690 В) 160 A |
| Номинальный рабочий ток, АС-22А (Ie): | (380 ... 415 В) 160 A (500 В) 160 A (690 В) 160 A |
| Номинальный рабочий ток, АС-23А (Ie): | (380 ... 415 В) 160 A (500 В) 160 A (690 В) 160 A |
| Номинальная рабочая мощность, AC-23A (Pe): | (220...240 В) 45 kW (400...415 В) 75 kW (500 В) 90 kW (690 В) 132 kW |
| Условный тепловой ток на открытом воздухе (Ith): | q = 40 °C 160 A |
| Условный тепловой ток (Ithe): | В закрытом исполнении 160 A |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | 12 kV |
| Номинальное напряжение изоляции (Ui): | acc. to IEC/EN 60664-1 1000 V |
| Номинальное рабочее напряжение: | Главная цепь 1000 V |
| Rated Short-Circuit Making Capacity (Icm): | (690 В) 12 kA |
| Номинальный кратковременно выдерживаемый ток (Icw): | для 1, 0 с 4 kA |
| Rated Conditional Short-Circuit Current (Inc): | (500 В) 30 килоампер, среднеквадратичное значение (690 В) 24 килоампер, среднеквадратичное значение |
| Потери мощности: | at Rated Operating Conditions per Pole 6.5 W |
| Степень загрязнения: | степень загрязнения 3 |
| Handle Color: | Черный |
| Тип рукоятки: | Direct mounted pistol type handle |
| Fourth Pole Position: | Right Side |
| Fourth Pole Type: | Switched - Simultaneous Function |
| Механизм управления: | Mechanism at the End of the Switch 04 (Left Side) |
| Distance Between Phases: | Standard |
| Положение клемм линии L: | Ввод сверху - вывод снизу Bottom In - Top Out |
| Рабочий режим: | Front and side operated |
| Стандарты: | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Специальные функции: | No |
| Тип монтажа: | Base mounting |
| Количество полюсов: | 4 |
| Сечение кабеля: | Cu 10...70 mm² |
| Степень защиты: | Front IP20 |
| Тип клемм: | Клеммы с винтовым зажимом |
| Крутящие моменты затяжки: | согласно МЭК 60947-1 6 N·m |
| Механическая износостойкость: | 20000 |
| Maximum Operating Voltage UL/CSA: | 600 V |
| Номинальная мощность в л.с.: | (240 V AC) Single Phase 20 Hp (440 ... 480 V AC) Single Phase 30 Hp |
| Номинальный ток UL: | 125 A |
| Tightening Torque UL/CSA: | 53 in·lb |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
| Декларация о соответствии - CE: |
1SCC301210D2701 |
| DNV GL Certificate: |
1SCC301174D0204 |
| Инструкции и руководства: |
1SCC301089M0204 |
| Сертификат UL: |
cUL Listed Open type switch 97C2 File E101914, Recognized WHTY2, File E101914, Vol. 2 Sec. 22 |
| Package Level 1 Units: | 1 штука |
| Ширина пакета уровня 1: | 160 mm 6.3 in |
| Package Level 1 Depth / Length: | 244 mm 9.6 in |
| Package Level 1 Height: | 96 mm 3.8 in |
| Package Level 1 Gross Weight: | 1.1 kg 2.4 lb |
| Package Level 1 EAN: | 6417019666259 |
| Код классификации объекта: | Q |
| ETIM 5: | EC000216 - Switch disconnector |
| ETIM 6: | EC000216 - Switch disconnector |
| ETIM 7: | EC000216 - Switch disconnector |
| WEEE Category: | 5. Small Equipment (No External Dimension More Than 50 cm) |
| E-Number (Sweden): | 3171059 |
