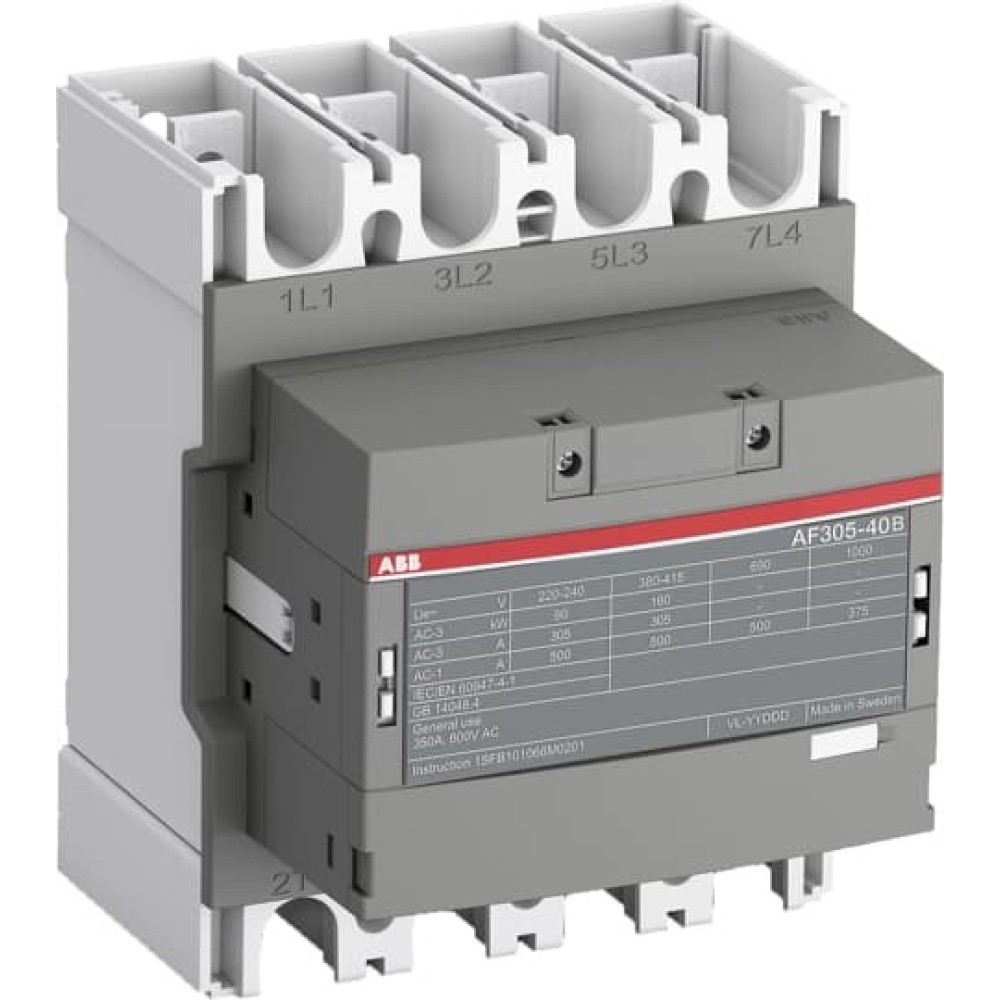

1SFL587102R1100 Контактор AF305-40-00-11, катушка 24-60В AC/DC
На складе
цена последней отгрузки со склада:
220 984 ₽
В Т.Ч. НДС (20%)
✅ Нашли дешевле? Сделаем скидку от цены конкурента!
✅ Гарантия 12 месяцев на все категории товара!
✅ Рассрочка платежа 30 календарных дней
✅ Возможна постоплата!
E-mail для запросов: zakaz@pr4u-festo.ru
Получите расчет стоимости всего проекта, отправив запрос со списком оборудования:
Получить расчетУточните актуальную цену и наличие оборудования 1SFL587102R1100 Контактор AF305-40-00-11, катушка 24-60В AC/DC у менеджера прямо сейчас:
Поставки оборудования из США, Европы и Китая
Склад с более чем 30000 позиций в наличии
Сбор и отправка заказов по всей РФ
Наличие на складах
Центральный склад (Москва, 3-я Хорошёвская улица, 18к1)
В наличии
График работы: Пн.- Пт. с 10:00 до 18:00, Сб.-Вс. выходной
Удаленный склад
Много
Транзит
Много
1SFL587102R1100 Контактор AF305-40-00-11, катушка 24-60В AC/DC
1. Общая информация
| Тип расширенного изделия: | AF305-40-00-11 |
| Идентификационный номер изделия: | 1SFL587102R1100 |
| Европейский товарный код (EAN): | 7320500505076 |
| Описание в каталоге: | AF305-40-00-11 Contactor |
| Длинное описание: | A 3-phase Contactor suitable for various applications such as Motor starting, Isolation, By-pass and Distribution application up to max 1000 V. Operated with wide control voltage range 24-60 V, 50 and 60 Hz, 20-60 V DC |
2. Классификации
| Код классификации объекта: | Q |
| ETIM 4: | EC000066 - Magnet contactor, AC-switching |
| ETIM 5: | EC000066 - Magnet contactor, AC-switching |
| ETIM 6: | EC000066 - Power contactor, AC switching |
| ETIM 7: | EC000066 - Power contactor, AC switching |
| IDEA Granular Category Code (IGCC): | 4755 >> Contactors |
3. Информация о контейнере
| Package Level 1 Units: | box 1 штука |
| Ширина пакета уровня 1: | 212 mm |
| Package Level 1 Depth / Length: | 262 mm |
| Package Level 1 Height: | 212 mm |
| Package Level 1 Gross Weight: | 6.4 kg |
| Package Level 1 EAN: | 7320500505076 |
4. Сертификаты и декларации (номер документа)
| Сертификат ABS: |
14-LD1092198-PDA |
| Сертификат BV: |
BV_36353_A0BV |
| Сертификат СВ: |
SE-89316 |
| Сертификат ССС: |
CQC_2014010304676670 |
| Сертификат cUL: |
20140910-E73397 |
| Декларация о соответствии - CE: |
2CMT2015-005439 |
| DNV GL Certificate: |
DNV_E-14043 |
| EAC Certificate: |
9AKK107046A8618 |
| Инструкции и руководства: |
1SFC101066M0201 |
| Сертификат LR: |
LR_14_70011(E1) |
| Сертификат PRS: |
TE_2092_880423_16 |
| Сертификат RINA: |
ELE060313XG_002 |
| Сертификат RMRS: |
9AKK107045A6978 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
2CMT2015-005439 |
5. Technical UL/CSA
| Maximum Operating Voltage UL/CSA: | Главная цепь 600 V |
| General Use Rating UL/CSA: | (600 V AC) 305 A |
6. Экологические нормы
| Температура окружающей среды: | Вблизи контактора при хранении -40 ... +70 °C Вблизи контактора с тепловым реле перегрузки (0.85 - 1.1 Uc) -25 ... +50 °C Вблизи контактора без теплового реле перегрузки (0.85 - 1.1 Uc) -40 ... +70 °C |
| Maксимально допустимая рабочая высота: | 3000 m |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
7. Technical
| Количество основных нормально разомкнутых контактов: | 4 |
| Количество основных нормально замкнутых контактов: | 0 |
| Количество вспомогательных НО контактов: | 0 |
| Количество вспомогательных НЗ контактов: | 0 |
| Номинальное рабочее напряжение: | Главная цепь 1000 V |
| Номинальная частота (f): | Главная цепь 50 Hz |
| Условный тепловой ток на открытом воздухе (Ith): | согласно МЭК 60947-4-1, разомкнутые контакторы q=40°C 500 A |
| Номинальный рабочий ток, АС-1 (Ie): | (1000 В) 40°C 375 A (1000 В) 60°C 325 A (1000 В) 70°C 260 A (690 В) 40°C 500 A (690 В) 60°C 400 A (690 В) 70°C 325 A |
| Номинальный рабочий ток, АС-3 (Ie): | (220/230/240 В) 55°C 305 A (380/400 В) 55°C 305 A (415 В) 55°C 305 A (440 В) 55°C 305 A |
| Номинальная рабочая мощность, AC-3 (Pe): | (220 / 230 / 240 В) 90 KWT (380 / 400 В) 160 KWT (415 В) 160 KWT (440 В) 160 KWT |
| Номинальная отключающая способность AC-3 согласно МЭК 60947-4-1: | 8 x Ie AC-3 |
| Номинальная включающая способность AC-3 согласно МЭК 60947-4-1: | 10 x Ie AC-3 |
| Устройства защиты от короткого замыкания: | плавкие предохранители типа gG 630 A |
| Номинальный кратковременно выдерживаемый ток (Icw): | при температуре 40°C, на открытом воздухе, из холодного состояния 10 с 2440 A при температуре 40°C, на открытом воздухе, из холодного состояния 15 мин 500 A при температуре 40°C, на открытом воздухе, из холодного состояния 1 мин 996 A при температуре 40°C, на открытом воздухе, из холодного состояния 1 с 3050 A при температуре 40°C, на открытом воздухе, из холодного состояния 30 с 1409 A |
| Максимальная отключающая способность: | cos phi=0, 45 (cos phi=0, 35 для Ie>100 A) при 440 В 4600 A |
| Максимальная частота переключения: | AC-1 300 циклов в час |
| Номинальное напряжение изоляции (Ui): | согласно стандарту UL/CSA 600 V согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 1000 V |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | Главная цепь 8 kV |
| Механическая износостойкость: | 5 миллион |
| Максимальная механическая частота переключения: | 300 циклов в час |
| Эксплуатационные пределы катушек: | согласно МЭК 947-4-1 0.85-1.1*Uc 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Номинальное напряжение цепи управления (Uc): | Uc при 50 Гц 24 ... 60 V Uc при 60 Гц 24 ... 60 V Uc работа на пост. токе 20 ... 60 V |
| Потребление катушки: | Удержание при максимальном номинальном напряжении цепи управления, 50 Гц 8.5 V·A Удержание при максимальном номинальном напряжении цепи управления, 60 Гц 8.5 V·A Удержание при максимальном номинальном напряжении цепи управления DC 3 W Срабатывание при максимальном номинальном напряжении цепи управления, 50 Гц 475 V·A Срабатывание при максимальном номинальном напряжении цепи управления, 60 Гц 475 V·A Срабатывание при максимальном номинальном напряжении цепи управления DC 400 W |
| Время срабатывания: | Между отключением питания катушки и размыканием НО контакта 45 ... 80 ms Между отключением питания катушки и замыканием НО контакта 30 ... 60 ms |
| Сечение подключаемого кабеля-главная цепь: | Гибкий 1 x 16 ... 240 m² Жесткий Al-кабель 1 x 185 ... 240 m² Жесткий Cu-кабель 2 x 70 ... 185 m² |
| Сечение подключаемого кабеля-вспомогательная цепь: | Гибкий с зажимом 2x 0.75 ... 2.5 Гибкий с изолированным зажимом 2x 0.75 ... 2.5 Гибкий 2x0.75 ... 2.5 m² Одножильный 2 x 1 ... 4 m² Многожильный 2 x 1 .... 4 m² |
| Степень защиты: | согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20 согласно МЭК 60529, МЭК 60947-1, ЕН 60529 основные клеммы IP00 |
| Тип клемм: | Главная цепь: Шины |
8. Размеры
| Чистая ширина изделия: | 184 mm |
| Чистая толщина изделия: | 180 mm |
| Чистая высота изделия: | 225 mm |
| Чистый вес изделия: | 5.7 kg |
9. Popular Downloads
| Технические данные: |
1SBC100192C0206 |
| Инструкции и руководства: |
1SFC101066M0201 |
10. Информация о заказе
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85364900 |
