Парт-номер: 1SVR730794R3300
1SVR730794R3300 Реле контроля CM-PVS.41S без контр нуля, Umin/Umax=3x300-380В/420- 500BAC, обрыв, чередование, tрег =0-30с, 2ПК, винтовые клеммы
На складе
цена последней отгрузки со склада:
16 791 ₽
В Т.Ч. НДС (20%)
E-mail для запросов: zakaz@pr4u-festo.ru
Получите расчет стоимости всего проекта, отправив запрос со списком оборудования:
Получить расчетУточните актуальную цену и наличие оборудования 1SVR730794R3300 Реле контроля CM-PVS.41S без контр нуля, Umin/Umax=3x300-380В/420- 500BAC, обрыв, чередование, tрег =0-30с, 2ПК, винтовые клеммы у менеджера прямо сейчас:

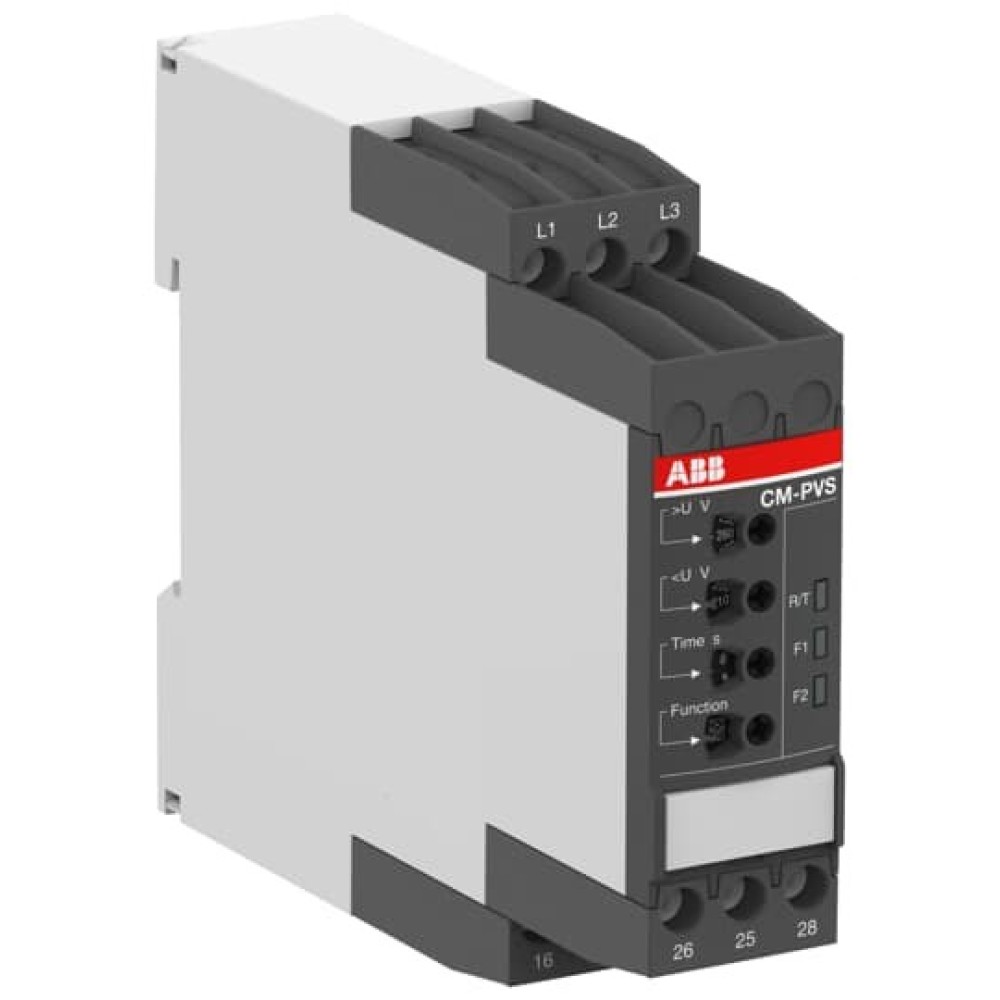

1SVR730794R3300 Реле контроля CM-PVS.41S без контр нуля, Umin/Umax=3x300-380В/420- 500BAC, обрыв, чередование, tрег =0-30с, 2ПК, винтовые клеммы
| Тип расширенного изделия: | CM-PVS.41S |
| Идентификационный номер изделия: | 1SVR730794R3300 |
| Европейский товарный код (EAN): | 4016779851848 |
| Описание в каталоге: | CM-PVS.41S Three-phase monitoring relay 2c/o, 0, 0.1-30s, L1-L2-L3=3x300-500VAC |
| Длинное описание: | The CM-PVS.41S relay is from the CM three-phase monitors range. This relay operates with a rated control supply voltage / three-phase measuring voltage of 300-500 V AC and has a 2 c/o output with contacts rated at 250 V / 4 A. The CM-PVS.41S monitors the phase parameters over/undervoltage and phase failure. The corresponding threshold values are adjustable. Phase sequence monitoring as well as an ON or OFF tripping delay are selectable. The tripping delay is adjustable over a range of instantaneous to 30 s (0, 0.1-30 s). A sealable transparent cover for protection against unauthorized changes is available as accessory. The device offers screw connection technology with double-chamber cage connection terminals. |
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85364900 |
| Технические данные: |
2CDC112211D0201 |
| Инструкции и руководства: |
1SVC730510M0000 |
| Чистая ширина изделия: | 22.5 mm |
| Чистая толщина изделия: | 103.7 mm |
| Чистая высота изделия: | 85.6 mm |
| Чистый вес изделия: | 0.139 kg |
| Функция: | Phase failure detection Phase sequence monitoring Over- and undervoltage monitoring |
| Стандарты: | CAN/CSA C22.2 No.14 EN 50581 IEC/EN 60255-27 IEC/EN 61000-6-2 IEC/EN 61000-6-3 UL 508 |
| Диапазон измерений: | (L-L) 300 ... 500 V AC |
| Номинальное управляющее напряжение питания (Us): | (L-L) 300 ... 500 V AC |
| Номинальная частота (f): | Цепь питания 50/60 Hz |
| Выход: | 2 c/o (SPDT) contacts |
| Временной интервал: | 200 ms start-up delay 0 s or 0.1 ... 30 s tripping delay (ON or OFF) |
| Тип клемм: | Клеммы с винтовым зажимом |
| Rated Operational Current AC-12 (Ie): | (230 В) 4 A |
| Номинальный рабочий ток, АС-15 (Ie): | (230 В) 3 A |
| Rated Operational Current DC-12 (Ie): | (24 В) 4 A |
| Номинальный рабочий ток, DC-13 (Ie): | (24 V) 2 A |
| Минимальная коммутационная способность [В/мA]: | 24 V 10 mA |
| Номинальное напряжение изоляции (Ui): | Input Circuit / Output Circuit 600 V Output Circuit 1 / Output Circuit 2 300 V |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | Input Circuit 6 kV Output Circuit 4 kV |
| Степень защиты: | Housing IP50 Terminals IP20 |
| Overvoltage Category: | III |
| Степень загрязнения: | степень загрязнения 3 |
| Устройства защиты от короткого замыкания: | Output Circuit NC - F Type Fuses 6 A Output Circuit NO - F Type Fuses 10 A |
| Коммутационная износостойкость: | AC-12 100000 цикл |
| Механическая износостойкость: | 30000000 цикл |
| Сечение подключаемого кабеля: | Гибкий с зажимом 1x 0.5 ... 2.5 mm² Гибкий с зажимом 2x 0.5 ... 1.5 mm² Гибкий с изолированным зажимом 1x 0.5 ... 2.5 mm² Гибкий с изолированным зажимом 2x 0.5 ... 1.5 mm² Гибкий 1x 0.5 ... 2.5 mm² Гибкий 2x 0.5 ... 1.5 mm² Жесткий 1x 0.5 ... 4 mm² Жесткий 2x 0.5 ... 2.5 mm² |
| Крутящие моменты затяжки: | 0.6 ... 0.8 N·m |
| Длина зачистки провода: | 8 mm |
| Монтажное положение: | Any |
| Монтаж на DIN-рейке: | Монтажная рейка 35 x 15 мм Монтажная рейка 35 x 7, 5 мм |
| Температура окружающей среды: | Работа с компенсацией -25 ... +60 °C Хранение -40 ... +85 °C |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
| Maximum Operating Voltage UL/CSA: | Output Circuit 300 V AC |
| Contact Rating UL/CSA: | B300 |
| Connecting Capacity UL/CSA: | Гибкий 1x 18-14 AWG Гибкий 2x 18-16 AWG Жесткий 1x 20-12 AWG Жесткий 2x 20-14 AWG |
| Tightening Torque UL/CSA: | 7.08 in·lb |
| Сертификат ССС: |
CCC_2009010303326655 |
| CULus Certificate: |
cULus508_20120829-E140448 |
| Декларация о соответствии - CE: |
1SVD981014-0002 |
| DNV GL Certificate: |
DNV_GL_TAA000017D |
| EAC Certificate: |
EAC_RU_C-DE.ME77.B.03424 |
| Экологическая информация: |
1SAA981020-2401 |
| Инструкции и руководства: |
1SVC730510M0000 |
| Сертификат RMRS: |
RMRS_1740020250 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SVD981014-0002 |
| Package Level 1 Units: | 1 штука |
| Ширина пакета уровня 1: | 97 mm |
| Package Level 1 Height: | 109 mm |
| Package Level 1 Depth / Length: | 30 mm |
| Package Level 1 Gross Weight: | 0.164 kg |
| Package Level 1 EAN: | 4016779851848 |
| Код классификации объекта: | B |
| ETIM 4: | EC001441 - Phase monitoring relay |
| ETIM 5: | EC001441 - Phase monitoring relay |
| ETIM 6: | EC001441 - Phase monitoring relay |
| ETIM 7: | EC001441 - Phase monitoring relay |
| E-класс: | 7.0 27371803 |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39121536 |
| E-Number (Sweden): | 3860584 |
