Парт-номер: 1SVR760488R8300

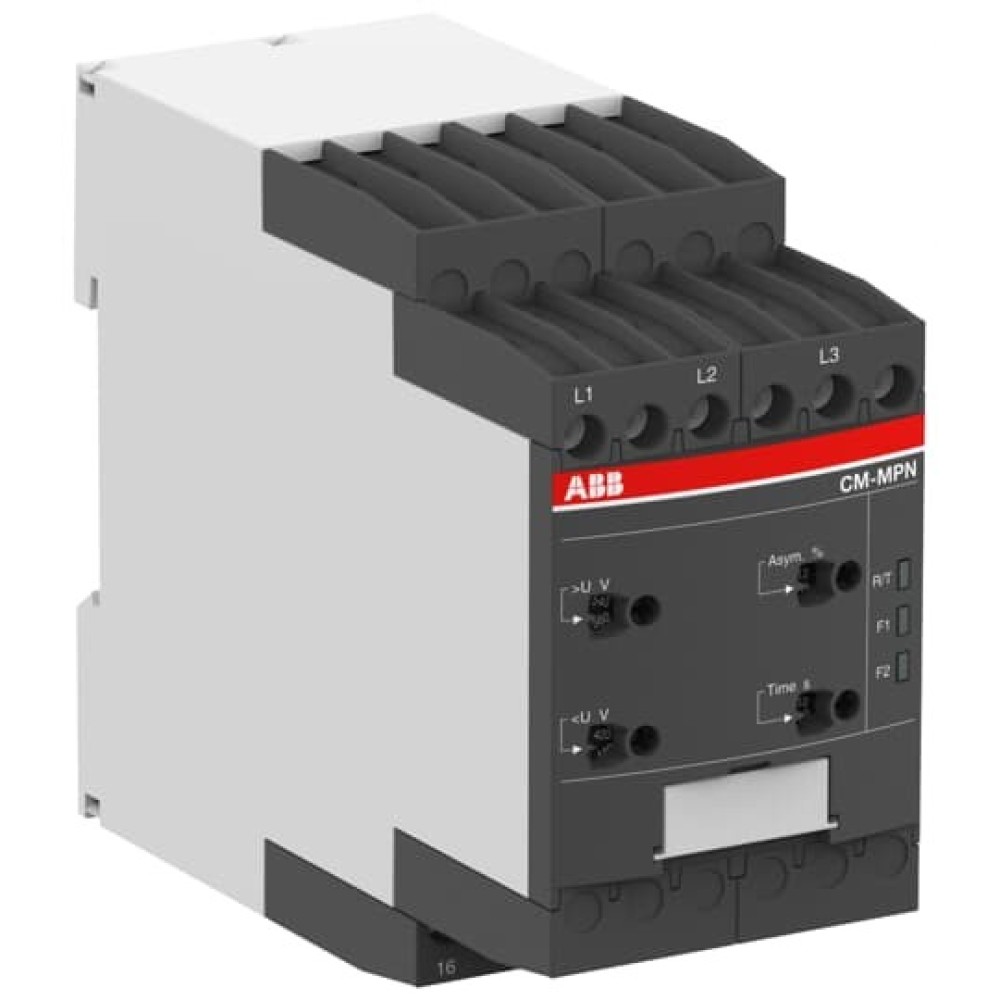

1SVR760488R8300 Реле контроля CM-MPN.62P без контр нуля, Umin/Umax=3х450-570В/600- 720BAC, 2ПК, пружинные клеммы
На складе
цена последней отгрузки со склада:
28 130 ₽
В Т.Ч. НДС (20%)
✅ Нашли дешевле? Сделаем скидку от цены конкурента!
✅ Гарантия 12 месяцев на все категории товара!
✅ Рассрочка платежа 30 календарных дней
✅ Возможна постоплата!
E-mail для запросов: zakaz@pr4u-festo.ru
Получите расчет стоимости всего проекта, отправив запрос со списком оборудования:
Получить расчетУточните актуальную цену и наличие оборудования 1SVR760488R8300 Реле контроля CM-MPN.62P без контр нуля, Umin/Umax=3х450-570В/600- 720BAC, 2ПК, пружинные клеммы у менеджера прямо сейчас:
Поставки оборудования из США, Европы и Китая
Склад с более чем 30000 позиций в наличии
Сбор и отправка заказов по всей РФ
Наличие на складах
Центральный склад (Москва, 3-я Хорошёвская улица, 18к1)
В наличии
График работы: Пн.- Пт. с 10:00 до 18:00, Сб.-Вс. выходной
Удаленный склад
Много
Транзит
Много
1SVR760488R8300 Реле контроля CM-MPN.62P без контр нуля, Umin/Umax=3х450-570В/600- 720BAC, 2ПК, пружинные клеммы
1. Общая информация
| Тип расширенного изделия: | CM-MPN.62P |
| Идентификационный номер изделия: | 1SVR760488R8300 |
| Европейский товарный код (EAN): | 4016779852104 |
| Описание в каталоге: | CM-MPN.62P Three-phase monitoring relay 2c/o, 0, 0.1-30s, L1-L2-L3=3x450-720VAC |
| Длинное описание: | The CM-MPN.62S is a multifunctional relay from the CM three-phase monitors range. It operates with a rated control supply voltage / three-phase measuring voltage of 450-720 V AC 50/60 Hz and has a 2 c/o (SPDT) output with contacts rated at 250 V / 4 A. This relay monitors all phase parameters such as over/undervoltage, phase unbalance and phase failure. The corresponding threshold values are adjustable. The CM-MPN.62S also offers selection of phase sequence monitoring, automatic phase sequence correction as well as an ON or OFF tripping delay. The output contacts can be configured as 1x2 c/o (SPDT) contacts (common signal) or 2x1 c/o (SPDT) contact (separate signal for over- and undervoltage thresholds) operation. The tripping delay is adjustable over a range of instantaneous to 30 s (0, 0.1-30 s). A sealable transparent cover for protection against unauthorized changes is available as accessory. The device offers maintenance free Easy Connect Technology with push-in terminals. |
2. Информация о заказе
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85364900 |
3. Popular Downloads
| Технические данные: |
2CDC112177D0201 |
| Инструкции и руководства: |
1SVC730530M0000 |
4. Размеры
| Чистая ширина изделия: | 45 mm |
| Чистая толщина изделия: | 104.8 mm |
| Чистая высота изделия: | 85.6 mm |
| Чистый вес изделия: | 0.225 kg |
5. Technical
| Функция: | Phase failure detection Phase sequence monitoring Automatic phase sequence correction Over- and undervoltage monitoring Phase unbalance detection |
| Стандарты: | CAN/CSA C22.2 No.14 EN 50581 IEC/EN 60255-27 IEC/EN 61000-6-2 IEC/EN 61000-6-3 UL 508 |
| Диапазон измерений: | (L-L) 450 ... 720 V AC |
| Номинальное управляющее напряжение питания (Us): | (L-L) 450 ... 720 V AC |
| Номинальная частота (f): | Цепь питания 50/60 Hz |
| Выход: | 2 x 1 c/o or 1 x 2 c/o contacts, configurable |
| Временной интервал: | 200 ms start-up delay 0 s or 0.1 ... 30 s tripping delay (ON or OFF) |
| Тип клемм: | Screwless Terminals |
| Rated Operational Current AC-12 (Ie): | (230 В) 4 A |
| Номинальный рабочий ток, АС-15 (Ie): | (230 В) 3 A |
| Rated Operational Current DC-12 (Ie): | (24 В) 4 A |
| Номинальный рабочий ток, DC-13 (Ie): | (24 V) 2 A |
| Минимальная коммутационная способность [В/мA]: | 24 V 10 mA |
| Номинальное напряжение изоляции (Ui): | Input Circuit / Output Circuit 1000 V Output Circuit 1 / Output Circuit 2 300 V |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | Input Circuit 8 kV Output Circuit 4 kV |
| Степень защиты: | Housing IP50 Terminals IP20 |
| Overvoltage Category: | III |
| Степень загрязнения: | степень загрязнения 3 |
| Устройства защиты от короткого замыкания: | Output Circuit NC - F Type Fuses 6 A Output Circuit NO - F Type Fuses 10 A |
| Коммутационная износостойкость: | AC-12 100000 цикл |
| Механическая износостойкость: | 30000000 цикл |
| Сечение подключаемого кабеля: | Гибкий с зажимом 2x 0.5 ... 1.5 mm² Гибкий с изолированным зажимом 2x 0.5 ... 1.5 mm² Гибкий 2x 0.5 ... 1.5 mm² Жесткий 2x 0.5 ... 1.5 mm² |
| Длина зачистки провода: | 8 mm |
| Монтажное положение: | Any |
| Монтаж на DIN-рейке: | Монтажная рейка 35 x 15 мм Монтажная рейка 35 x 7, 5 мм |
6. Экологические нормы
| Температура окружающей среды: | Работа с компенсацией -25 ... +60 °C Хранение -40 ... +85 °C |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
7. Technical UL/CSA
| Maximum Operating Voltage UL/CSA: | Output Circuit 300 V AC |
| Contact Rating UL/CSA: | B300 |
| Connecting Capacity UL/CSA: | Гибкий 2x 18-16 AWG Жесткий 2x 20-16 AWG |
8. Сертификаты и декларации (номер документа)
| Сертификат СВ: |
CB_DK-27946-UL |
| Сертификат ССС: |
CCC_2009010303326655 |
| CULus Certificate: |
cULus508_20120829-E140448 |
| Декларация о соответствии - CE: |
1SVD981014-0002 |
| DNV GL Certificate: |
DNV_GL_TAA000017D |
| EAC Certificate: |
EAC_RU_C-DE.ME77.B.03424 |
| Экологическая информация: |
1SAA981020-2401 |
| Инструкции и руководства: |
1SVC730530M0000 |
| Сертификат RMRS: |
RMRS_1740020250 |
| Правила ограничения содержания вредных веществ.RoHS информация: |
1SVD981014-0002 |
9. Информация о контейнере
| Package Level 1 Units: | 1 штука |
| Ширина пакета уровня 1: | 97 mm |
| Package Level 1 Height: | 109 mm |
| Package Level 1 Depth / Length: | 52.5 mm |
| Package Level 1 Gross Weight: | 0.25 kg |
| Package Level 1 EAN: | 4016779852104 |
10. Классификации
| Код классификации объекта: | B |
| ETIM 4: | EC001441 - Phase monitoring relay |
| ETIM 5: | EC001441 - Phase monitoring relay |
| ETIM 6: | EC001441 - Phase monitoring relay |
| ETIM 7: | EC001441 - Phase monitoring relay |
| E-класс: | 7.0 27371803 |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39121536 |
| E-Number (Sweden): | 3860612 |
