Парт-номер: GJL1311209R8000

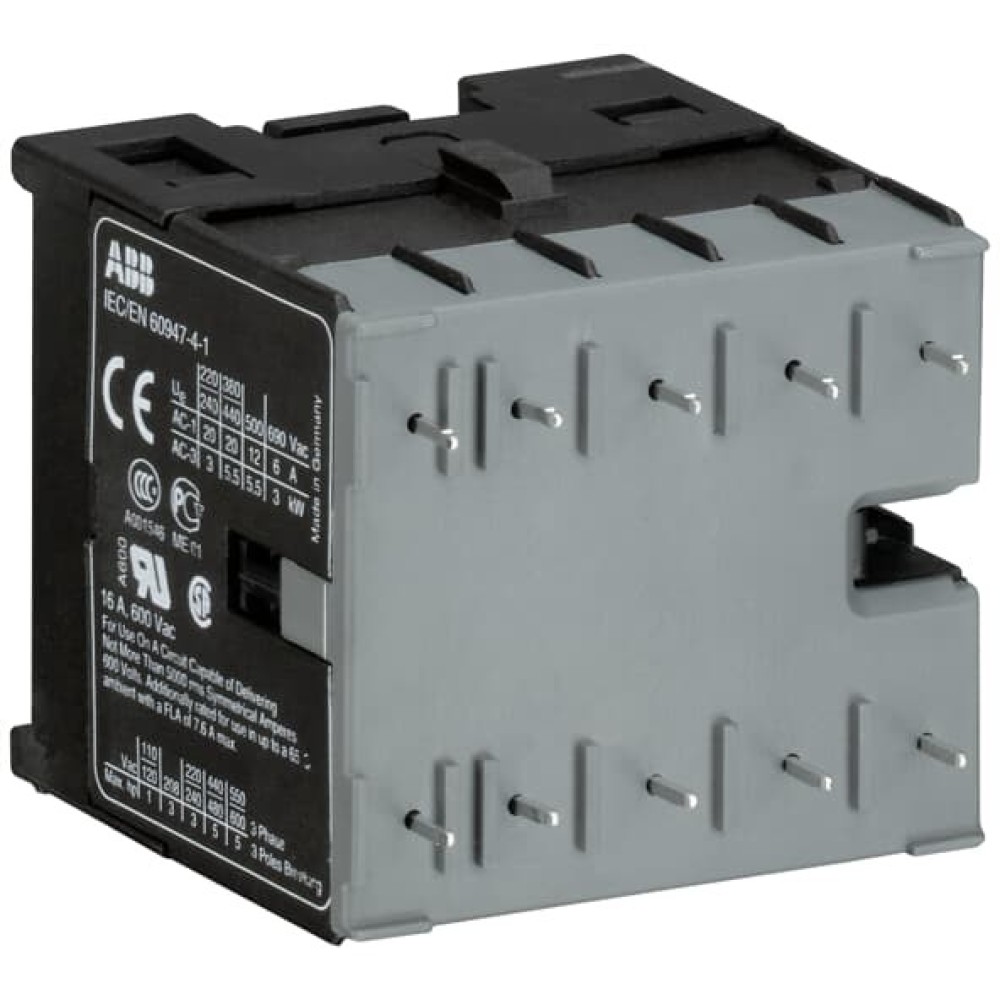

GJL1311209R8000 Мини-контактор B7-40-00-P-80 (12A при AC-3 400В), катушка 230В АС, с выводами под пайку

Name: GJL1311209R8000 Мини-контактор B7-40-00-P-80 (12A при AC-3 400В), катушка 230В АС, с выводами под пайку
Brand: ABB
SKU: GJL1311209R8000
Price: 4623 RUB
Availability: InStock

На складе

цена последней отгрузки со склада:
4 623 ₽

В Т.Ч. НДС (20%)

✅ Нашли дешевле? Сделаем скидку от цены конкурента!

✅ Гарантия 12 месяцев на все категории товара!

✅ Рассрочка платежа 30 календарных дней

✅ Возможна постоплата!

E-mail для запросов: zakaz@pr4u-festo.ru

Получите расчет стоимости всего проекта, отправив запрос со списком оборудования:

Уточните актуальную цену и наличие оборудования GJL1311209R8000 Мини-контактор B7-40-00-P-80 (12A при AC-3 400В), катушка 230В АС, с выводами под пайку у менеджера прямо сейчас:

Поставки оборудования из США, Европы и Китая

Склад с более чем 30000 позиций в наличии

Сбор и отправка заказов по всей РФ

Наличие на складах

Центральный склад (Москва, 3-я Хорошёвская улица, 18к1)

В наличии

График работы: Пн.- Пт. с 10:00 до 18:00, Сб.-Вс. выходной

Удаленный склад

Много

Транзит

Много

GJL1311209R8000 Мини-контактор B7-40-00-P-80 (12A при AC-3 400В), катушка 230В АС, с выводами под пайку

1. Общая информация

Тип расширенного изделия:	B7-40-00-P-80
Идентификационный номер изделия:	GJL1311209R8000
Европейский товарный код (EAN):	4013614156373
Описание в каталоге:	B7-40-00-P-80 Mini Contactor 220-240V 40-450Hz
Длинное описание:	The B7-40-00-P mini contactor is a compact 4 pole contactor with soldering pins. They are ideally suited for applications where reliability is a must and space is at a premium. Mini contactors are used in residential buldings, commercial buildings and industrial applications for the control of single or three-phase loads up to 5.5 kW (AC-3) and 20 A / 690 V (AC-1) or switching of control signals. Further features are the silent coil, a switch position indication and the integrated possibility for rail mounting.

3. Информация о заказе

Минимальный объем заказа:	1 штука
Номер таможенного тарифа:	85365080

4. Popular Downloads

Технические данные:	1SBC100173C0201
Инструкции и руководства:	2CDC102047M6801
Схема размеров:	GJL1200438F0001

5. Размеры

Чистая ширина изделия:	47.5 mm
Чистая высота изделия:	45.5 mm
Чистая толщина изделия:	51.5 mm
Чистый вес изделия:	0.17 kg

6. Technical

Количество полюсов:	4
Тип миниконтактора:	Миниконтактор
Номинальное рабочее напряжение:	Главная цепь 12 ... 690 V AC/DC Главная цепь 690 V AC
Номинальная частота (f):	Цепь управления 400 Hz Цепь управления 50 Hz Цепь управления 60 Hz Главная цепь 60 Hz Главная цепь 50 Hz Главная цепь DC
Номинальное выдерживаемое импульсное напряжение (Uimp):	Главная цепь 6 kV
Номинальное напряжение изоляции (Ui):	690 V согласно стандарту UL/CSA 600 V
Количество основных нормально замкнутых контактов:	0
Количество основных нормально разомкнутых контактов:	4
Номинальный рабочий ток, АС-1 (Ie):	(220/240 В) 40°C 12 A (220/240 В) 55°C 12 A (380/440 В) 40°C 12 A (380/440 В) 55°C 12 A (690 В) 40°C 6 A (690 В) 55°C 6 A
Номинальная рабочая мощность, AC-3 (Pe):	(220 / 230 / 240 В) 3 kW (400 В) 5.5 kW (400 V) Three Phase 5.5 kW (440 В) 5.5 kW (500 В) 5.5 kW (690 В) 3 kW
Номинальный кратковременно выдерживаемый ток (Icw):	при температуре 40°C, на открытом воздухе, из холодного состояния 10 с 96 A
Количество вспомогательных НЗ контактов:	0
Количество вспомогательных НО контактов:	0
Условный тепловой ток на открытом воздухе (Ith):	Main Circuit 12 A
Номинальное напряжение цепи управления (Uc):	220 ... 240 V AC
Эксплуатационные пределы катушек:	(acc. to IEC 60947-4-1) for AC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C)
Степень защиты:	Control Circuit Terminals IP20 Main Circuit Terminals IP20
Механическая износостойкость:	10000000 цикл
Минимальная коммутационная способность [В/мA]:	Main Circuit 17 V Main Circuit 200 mA
Максимальная частота переключения:	AC-1 300 циклов в час AC-15 360 циклов в час AC-3 600 циклов в час DC-1 600 циклов в час DC-13 360 циклов в час DC-3 600 циклов в час
Монтаж на DIN-рейке:	Монтажная рейка 35 x 7, 5 мм Монтажная рейка 35 x 15 мм
Стандарты:	IEC/EN 60947-1 IEC/EN 60947-4-1 IEC/EN 60947-5-1 UL 60947-1 UL 60947-4-1

7. Technical UL/CSA

Maximum Operating Voltage UL/CSA:	Главная цепь 600 V AC
Full Load Amps Motor Use:	(240 V AC) Single Phase 10 A (440 ... 480 V AC) Three Phase 7.6 A
Номинальная мощность в л.с.:	(208 V AC) Three Phase 3 Hp (220 ... 240 V AC) Single Phase 1.5 Hp (220 ... 240 V AC) Three Phase 3 Hp (440 ... 480 V AC) Three Phase 5 Hp (550 ... 600 V AC) Three Phase 5 Hp
General Use Rating UL/CSA:	(600 V AC) 16 A

8. Экологические нормы

Температура окружающей среды:	Работа с компенсацией -25 ... +55 °C Хранение -40 ... +80 °C
Maксимально допустимая рабочая высота:	2000 m
Ударопрочность согласно МЭК 60068-2-27:	Импульс 11 мс 15g
Вибропрочность согласно МЭК 60068-2-6:	5g / 5 ... 150 Hz
Правила ограничения содержания вредных веществ. RoHS статус:	Following EU Directive 2011/65/EU

9. Сертификаты и декларации (номер документа)

Сертификат BV:	1SAA920000-0204
Сертификат СВ:	1SAA938000-2002
Сертификат ССС:	1SAA938001-3805
Сертификат cUL:	cUL E191658
Декларация о соответствии - CE:	1SAD938515-0001
DNV GL Certificate:	1SAA938000-0306
EAC Certificate:	1SAA920000-2702
Инструкции и руководства:	2CDC102047M6801
KC Certificate:	1SAA938000-1501
Сертификат LR:	1SAA938000-0504
Сертификат RMRS:	1SAA938000-0704
Правила ограничения содержания вредных веществ.RoHS информация:	1SAD938514-0001

10. Информация о контейнере

Package Level 1 Units:	10 штука
Ширина пакета уровня 1:	108 mm
Package Level 1 Height:	69 mm
Package Level 1 Depth / Length:	247 mm
Package Level 1 Gross Weight:	1.775 kg
Package Level 1 EAN:	4013614417139

11. Классификации

Код классификации объекта:	Q
ETIM 4:	EC000066 - Magnet contactor, AC-switching
ETIM 5:	EC000066 - Magnet contactor, AC-switching
ETIM 6:	EC000066 - Power contactor, AC switching
ETIM 7:	EC000066 - Power contactor, AC switching
E-класс:	7.0 27371003
Универсальная стандартная классификация товаров и услуг (UNSPSC):	39121529
